ร้านค้า / จอยโยก/วิทยุบังคับ/สวิทช์

XY JOY Analog สำหรับควบคุมแบบ รอบทิศทาง

มีผู้ชม 5636 ครั้ง
XY JOY Analog สำหรับควบคุมแบบ รอบทิศทาง
XY JOY Analog สำหรับควบคุมแบบ รอบทิศทาง XY JOY Analog สำหรับควบคุมแบบ รอบทิศทาง XY JOY Analog สำหรับควบคุมแบบ รอบทิศทาง XY JOY Analog สำหรับควบคุมแบบ รอบทิศทาง XY JOY Analog สำหรับควบคุมแบบ รอบทิศทาง XY JOY Analog สำหรับควบคุมแบบ รอบทิศทาง
รหัสสินค้า : JY-ALG
ราคา ฿1,580.00THB

สินค้าหมด
JOY XY Analog โยกสำหรับ งานประยุกต์ควบคุมการเคลื่อนที่แบบรอบทิศทาง ใช้ระบบ IC Sensor

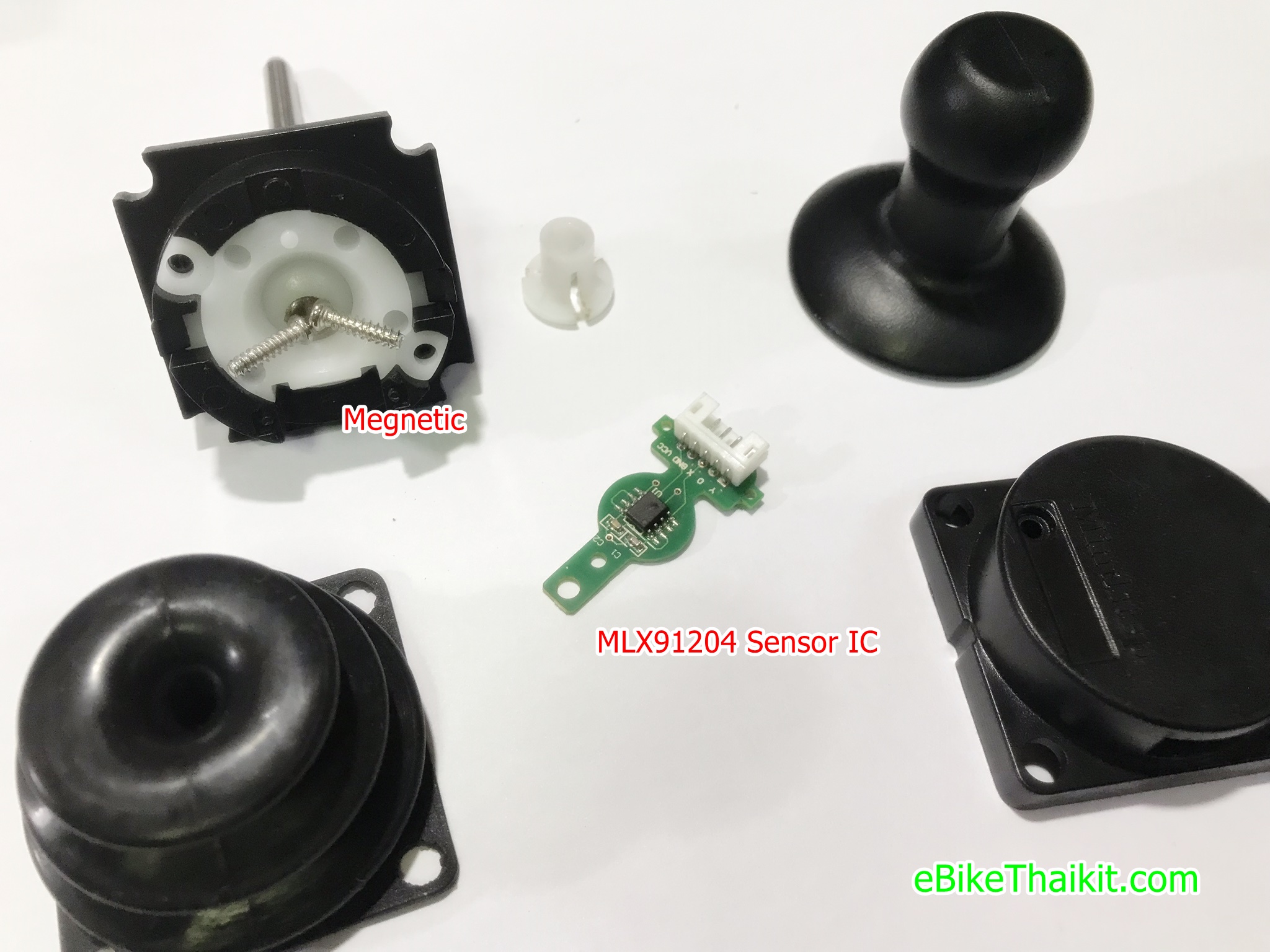

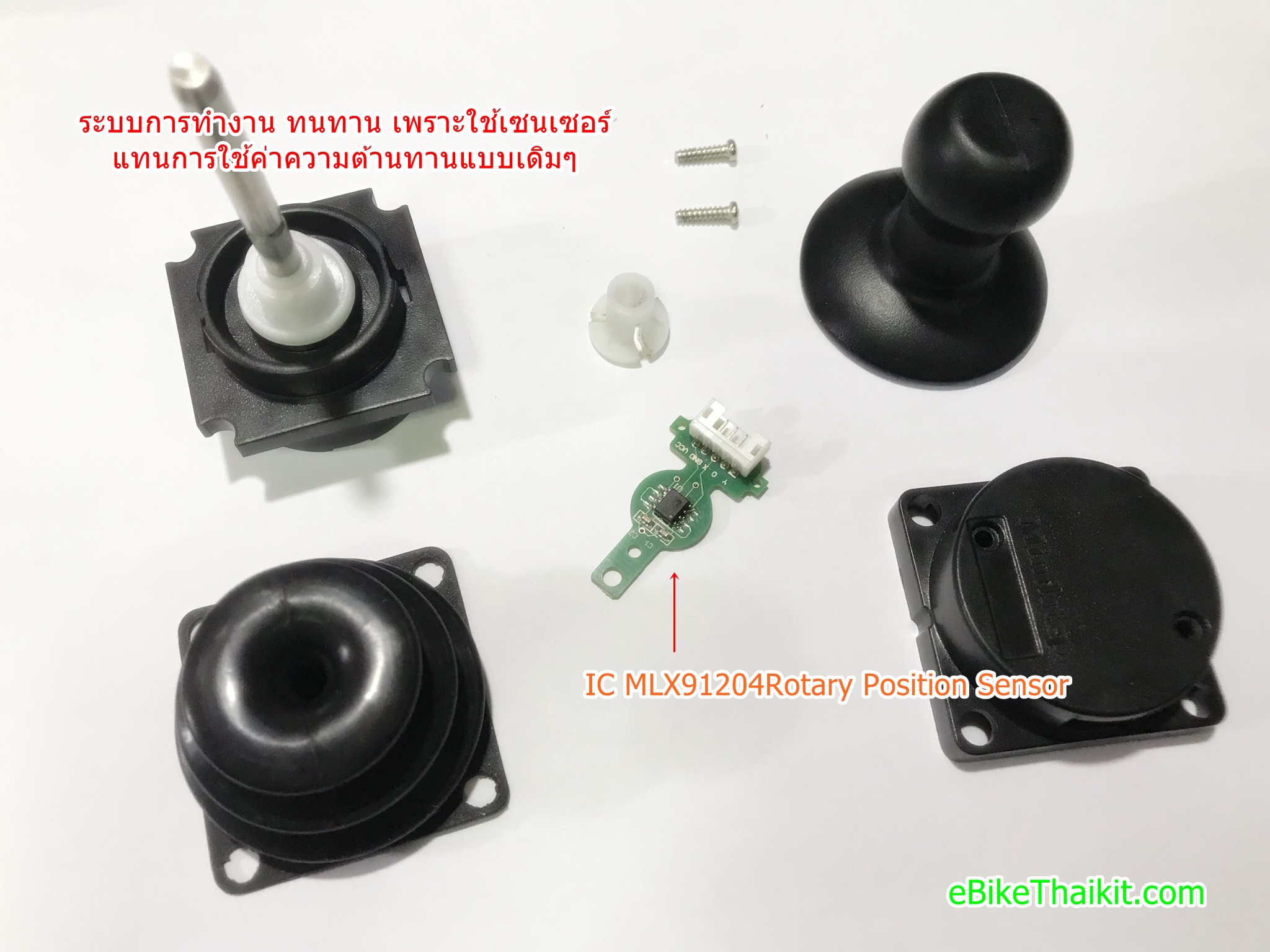

 หลักการทำงาน ใช้เซนเซอร์ IC เบอร์ MLX91204   ทำหน้าที่แปรเปลี่ยน สนามแม่เหล็ก จากการโยก หรือการบังคับ เปลี่ยนตำแหน่ง ทั้ง แกน X  และ แกน Y เป็นแรงดัน Output ที่ได้ตามต้องการ

    แกน Y ค่ากลาง 2.5V  ค่าโยกบนสุด 4V โยกล่างสุด 0.9V  หากนำไปต่อร่วมใช้งานกับ Arduino จะได้ค่าทาง Analog ล่างสุด 170-200   กลาง 500-510 และบนสุด 820-900  ตามลำดับ

    แกน X ค่ากลาง 2.5V  ค่าโยกขวาสุด 4V โยกซ้ายสุด 0.9V  หากนำไปต่อร่วมใช้งานกับ Arduino จะได้ค่าทาง Analog ซ้ายสุด 180-200   กลาง 500-510 และขวาสุด 820-900  ตามลำดับ

รายละเอียด สายไฟ และการต่อใช้งาน :

สีแดง : ไฟเลี่ยง 5V
สีส้ม :  GND
น้ำตาล : Y
ดำ : X
ขาว : ไม่ใช้งาน

หมายเหตุ : ทิศทางการติดตั้ง ที่ถูกต้อง ให้สายใช้งานออกด้านขวา

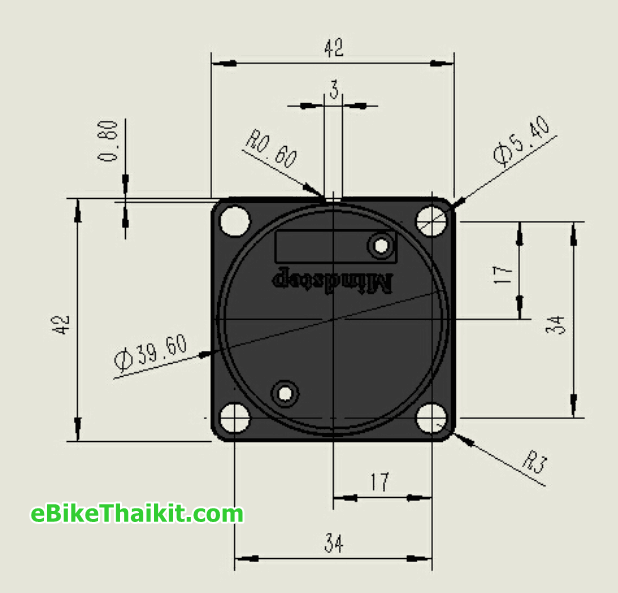

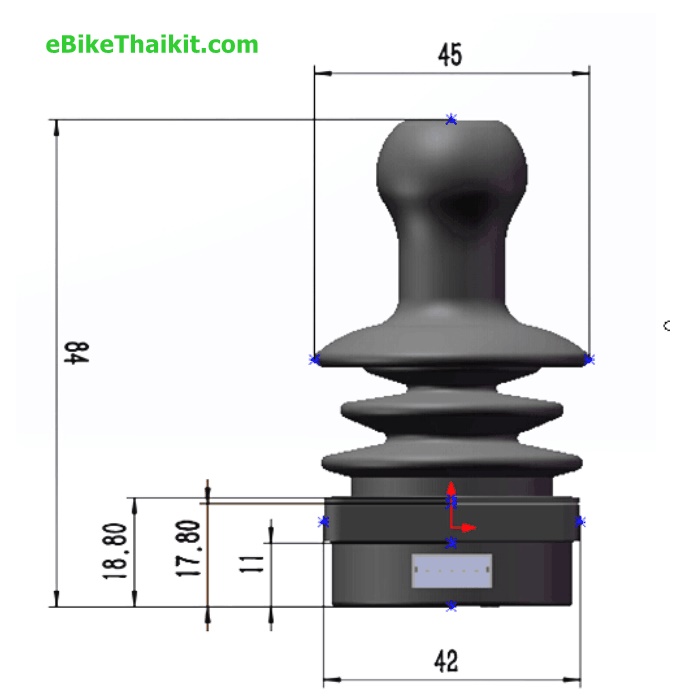

โครงสร้าง และ ส่วนประกอบ
