PAS Sensor (Pedal Assistant System)

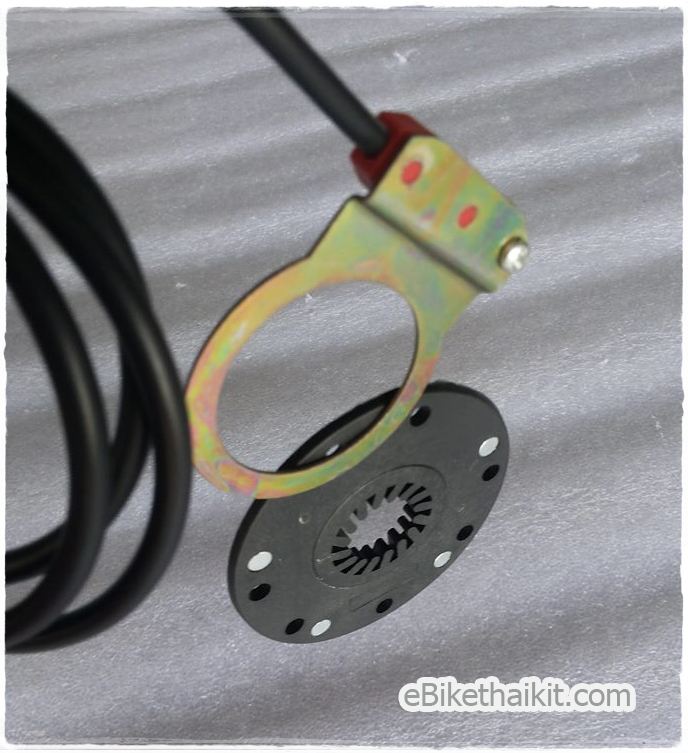

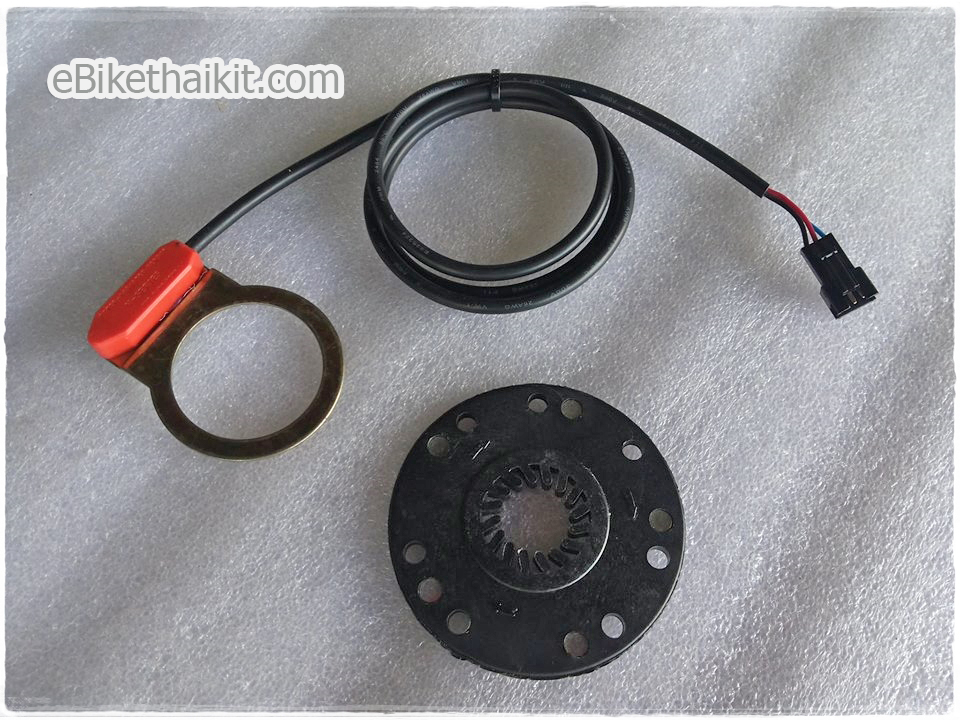

    เป็นเซ็นเซอร์ระบบช่วยปั่น PAS (Pedal Assistant System) ติดตั้งอยู่ตรงแกนปั่น เป็นตัวจับความเร็วรอบขาปั่นที่จานปั่น มีแม่เหล็กติดรอบจานเล็ก และใช้เซนเซอร์แม่เหล็กเป็นตัวตรวจวัดความถี่ของรอบการปั่น (เป็นพัลส์ ขนาด 5V) ความถี่ขึ้นอยู่กับความเร้วในการปั่นของเรา ส่งไปยังกล่องควบคุม เพื่อขับเคลื่อนมอเตอร์ต่อไป โดยที่เราไม่ต้องบิดคันเร่ง ยิ่งปั่นเร็ว มอเตอร์ก็หมุนเร้วตอบสนองการปั่นของเรา ประมาณนั้น รถจักรยานไฟฟ้าที่ขายๆ กันจะมีระบบนี้ สามารถนำตัวนี้ไปประยุกต์ติดตั้งเพื่อใช้งานวัดความเร็วรอบต่างๆ ได้

การต่อสายใช้งาน :

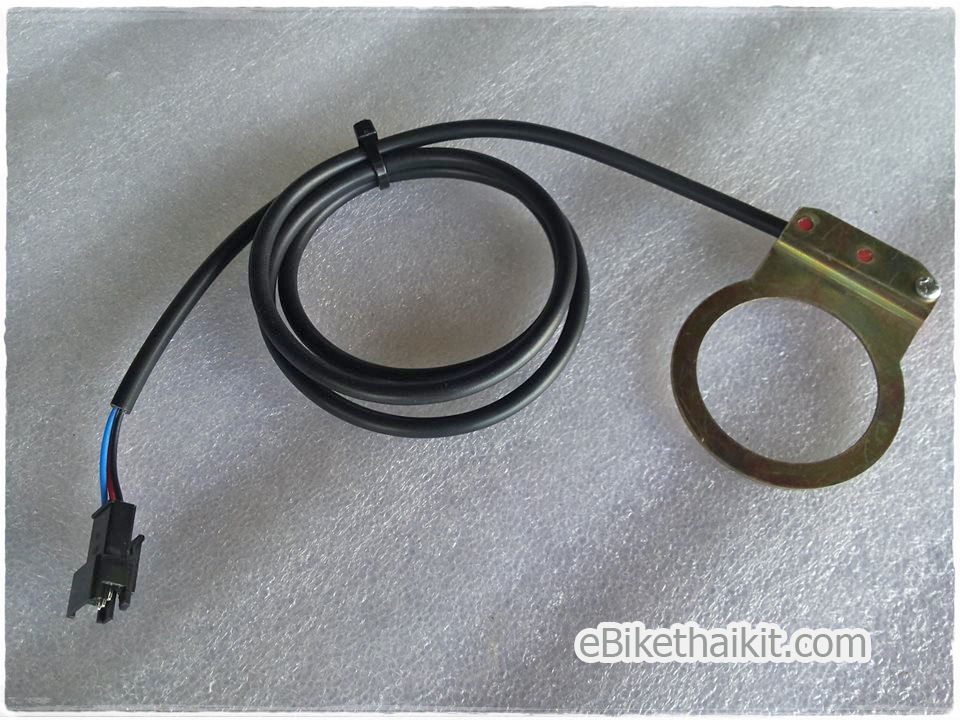

    สายมี 3 เส้น เหมือนคันเร่งเลย คือมี สีแดง +5V , สีดำเป็นกราวด์ และสีน้ำเงินเป็น O/P ออกไปที่กล่องควบคุม Output ของเซนเซอร์ ต่อในลักษณะ Open Collector คือสาย O/P นี้จะต้องมี R Pullup 10K กรณีเรานำไปประยุกต์ (หากในวงจรมีแล้วก็ไม่ต้องต่อ) ตัวเซนเซอร์นี้จะทำงาน 2 ลักษณะ คือ Active Low (0V) เมื่อสนามแม่เหล็กขั้วใต้ตัดผ่าน และอีกสภาวะคือ Active High (5V) เมื่อมีสนามแม่เหล็กขั้วเหนือตัดผ่าน

การติดตั้งและใช้งาน :
   เราต้องรู็ก่อนว่ากล่องควบคุมที่เราจะนำ PAS ไปต่อร่วมนั้น ตอบสนองการทำงานแบบ HIGH (เหมือนคันเร่งบวกทำงาน) หรือแบบ LOW (ใช้ลบทำงาน)  ง่ายๆคือ ป้อนไฟเข้ากล่องควบคุมตามปกติ และวัดไฟที่ขา PAS อาจจะสีเขียว หรือ น้ำเงิน หรือสีอะไรก็ตามที่ไม่ใช่ ดำ-แดง ถ้ามีไฟประมาร 5V ก็แสดงว่ากล่องนั้นรองรับการทำงาน PAS Sensor แบบ Active LOW ส่วนถ้าวัดแล้วได้ 0V ก็แสดงว่ากล่องนั้นรองรับการทำงาน PAS Sensor แบบ Active HIGH นั่นเอง

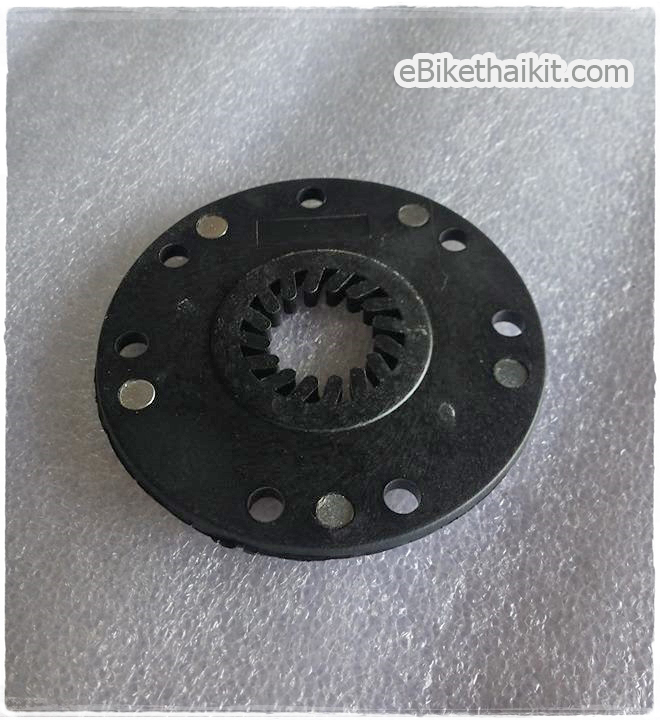

   พอเรารู้ว่ากล่องเรารองรับสัญญาณ PAS แบบไหนก็ต้องหันขั้วแม่เหล็กให้ถูกต้อง กล่าวคือถ้าตอบสนอง HIGH เราก็ต้องหันด้านของแม่เหล็กขั้วเหนือเข้าหา PAS Sensor ..... แล้วจะรู้ได้อย่างไรว่าด้านไหน เหนือ ไหนใต้ วิธีแบบชาวบ้านคือใช้เชือกแขวนหรือ วางบนใบไม้ลอยน้ำ ด้านขั้วเหนือจะชี้ไปทิศเหนือ ด้านขัวใต้จะชี้ไปทางขั้วใต้ ส่วนจานแม่เหล็กของทางร้าน (วงกลมสีดำ มีรูตรงขอบฝังแม่เหล็ก) ด้านที่มีลูกศรคือด้านขั้วเหนือ แน่นอนอีกด้านคือขั้วใต้ ถ้าเราจะให้ PAS Sensor ทำงานแบบ Active ก็ต้องหันด้านตรงข้ามลูกศร เข้าหา PAS Sensor   O/P ที่ได้ก็จะเป็น Active LOW นั่นเอง



   คลิบตัวอย่างการติดตั้ง PAS Sensor สามารถติดตั้งได้ทั้งด้านซ้ายและขวา แต่ง่ายๆ และสะดวกจะติดด้านซ้าย

 น้ำหนัก 50 กรัม
