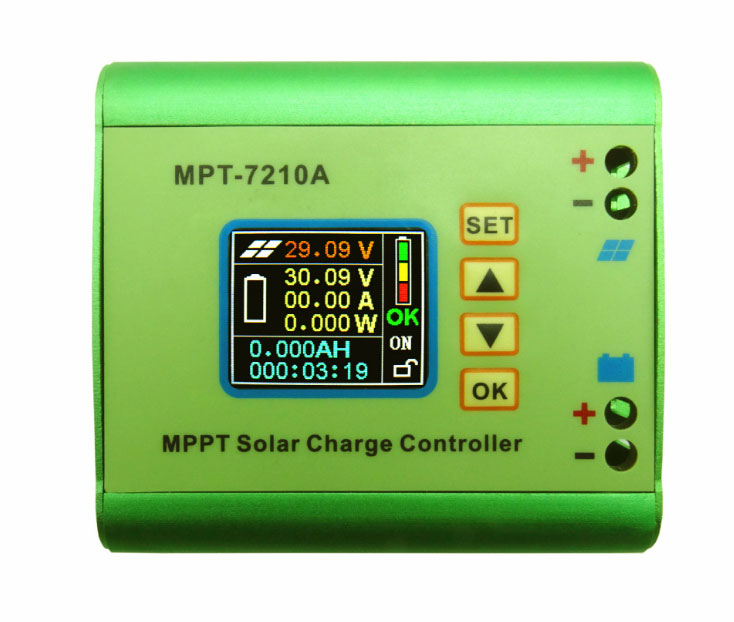

เครื่องประจุแบตเตอรี่แบบ Boost MPPT สำหรับเพิ่มแรงดันรุ่น MPT7210A
เป็นเครื่องชาร์ทที่ออกแบบมาพิเศษ ปรับตั้งค่าแรงดัน และกระแสชาจ์ท ได้แบบยืดหยุ่น ตามใจเรา ไม่ว่าจะเพื่อเพิ่มแรงดัน Output สำหรับชาร์จแบตเตอรี่ที่มีแรงดันสูงกว่าแผงโซลาร์เซลล์ หรือลดแรงดันเอ้าพุท ให้เหมาะสมกับแบตกรณีแรงดันแผงโซลาร์เซลล์สุงกว่า แต่เท่าที่ทดสอบใช้งานด้วยตัวเอง พบว่า MPPT Charge รุ่นนี้เหมาะที่จะใช้งาน บูสแรงดันมากกว่า กล่าวคือ แบตที่จะชาจ์ทมีแรงดันมากกว่าแผง จะให้ประสิทธิภาพกำลัง Output ที่สูงกว่า Buck แรงดันลงมาชา์ทแบตที่แรงดันต่ำกว่า เพราะกระแส Output เทียบเท่า Input ที่ป้อนเข้ามา แรงดัน Ouput ลดลง กำลังไฟฟ้าจึงได้ไม่เต็มที่นั่นเอง การใช้งานจึงเหมาะกับ Boost เช่น
- มีแผงโซล่าเซลล์ 12-18V แต่ต้องการชาร์จแบตเตอรี่ 24V
- มีแผงโซล่าเซลล์ 12V หรือ 24V แต่ต้องการชาร์จแบตเตอรี่ 48V
- มีแผงโซล่าเซลล์ 48V แต่ต้องการชาร์จแบตเตอรี่ 60V เป็นต้น
คุณสมบัติเด่น:
- เครื่องชาร์จสามารถรับแรงดัน Input ได้ตั้งแต่ 12-60V และปรับเพิ่ม Output ได้ตั้งแต่ 15-90V กระแส Input สูงสุด 10A
- หน้าจอแสดงผล LCD บอกสถาณะกระแส / แรงดัน ฯลฯ ตั้งค่าได้หลากหลาย ควบคุมการชาร์จด้วย ไมโครคอนโทรเลอร์
- ระบบการชาร์จแบบ MPPT ( Maximum power point tracking ) ทำให้สามารถดึงวัตต์ออกจากแผงโซลล่าเซลล์ได้ประสิทธิภาพสูงสุด
- สามารถชาร์จแบตระบบ 24V 36V 48V 60V 72V ได้โดยไฟเข้าเริ่มต้นที่ 12V
- สามารถตั้งค่ากระแส - แรงดันในการชาร์ให้เหมาะสมกับแบตเตอรี่แต่ละประเภท โหมดการชาร์จ CC/CV
* หมายเหตุ เครื่องชาร์จทำหน้าที่เพิ่มแรงดันได้อย่างเดียวเท่านั้น ไม่สามารถลดแรงดันได้ ดังนั้นแรงดันแผงต้องต่ำกว่าแรงดันแบตเตอรี่เครื่องถึงจะสามารถทำงานได้ถูกต้อง
แนวทางและ ตัวอย่างการใช้งาน:
- แผงโซล่าเซลล์ 12-18V 100W แต่ต้องการชาร์แบตเตอร์รี่ 24/36/48/60/72V
- แผงโซล่าเซลล์ 24-36V 240W แต่ต้องการชาร์แบตเตอร์รี่ 48/60/72V
- แผงโซล่าเซลล์ 40-50V 300W แต่ต้องการชาร์แบตเตอร์รี่ 48V/72V

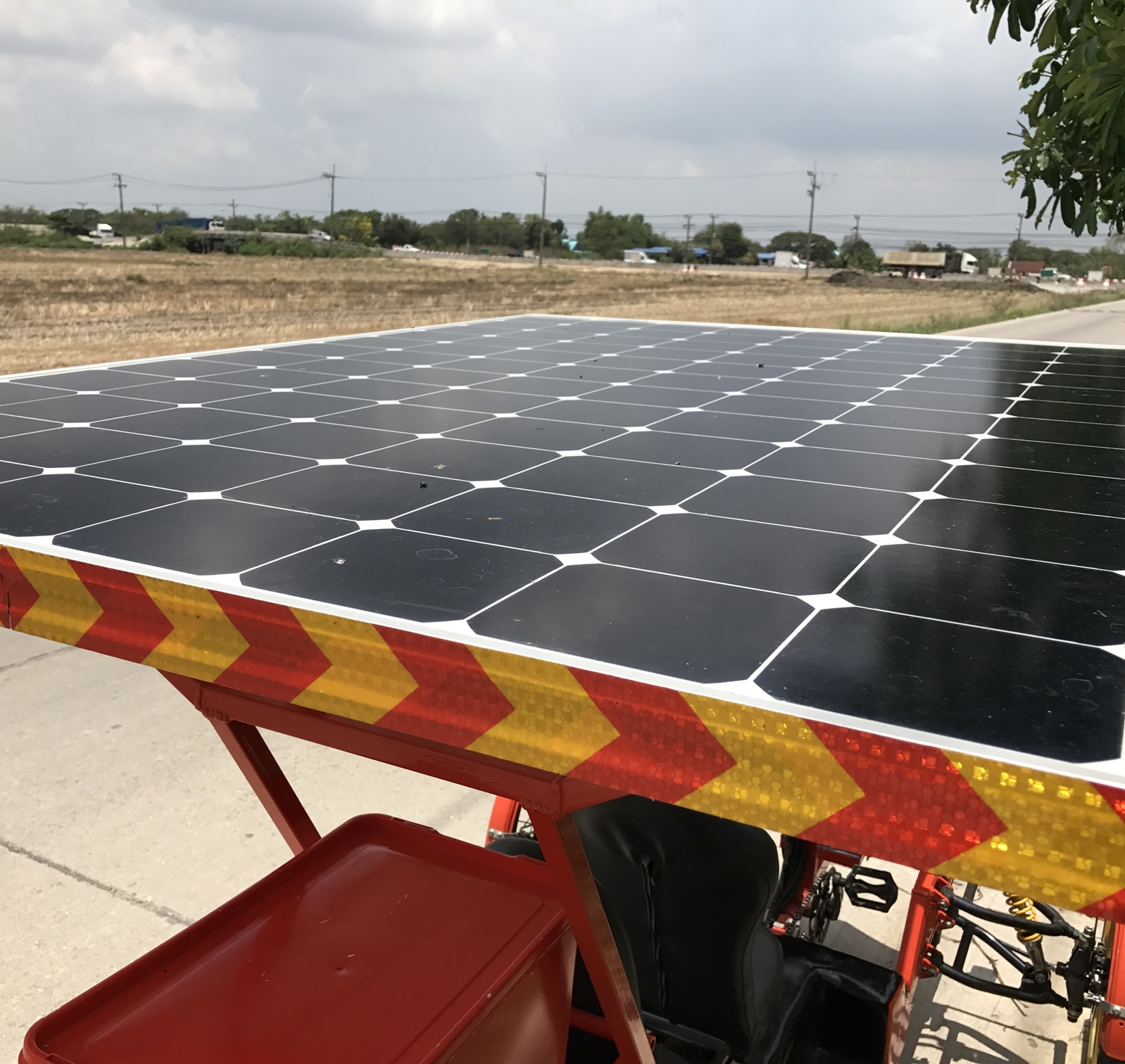

ชาจ์ทแบตลิเทียม ตั้งค่าตามสเปคแบต ตัวอย่างด้านล่างแผงขนาด SunPower ขนาด 327W แรงดันแผง 54V ชาจ์ทผ่านคอนโทรลชาจ์ท ตั้งค่า CV ที่ 73V และ CC 4A สำหรับชาจ์ทแบต LifePO4 60V17Ah ใช้งานได้ดีมาก !!
คู่มือใช้งานเบื้องต้นภาษาไทย
Specifications:
Input voltage: DC12-60V
Output voltage: DC24V-72V
Output Current: 0-10A Digital Adjustable
Maximun Power: 600W at 60V 10A
Charging Method: CC/CV with MPPT Tracking
Size: 15cm x 10cm x 5cm
