โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า

มีผู้ชม 6683 ครั้ง
โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า
โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า โมดูล SoftStart & Cruise Control Kit สำหรับรถไฟฟ้า
รหัสสินค้า : SF-01
ราคา ฿780.00THB
จำนวน

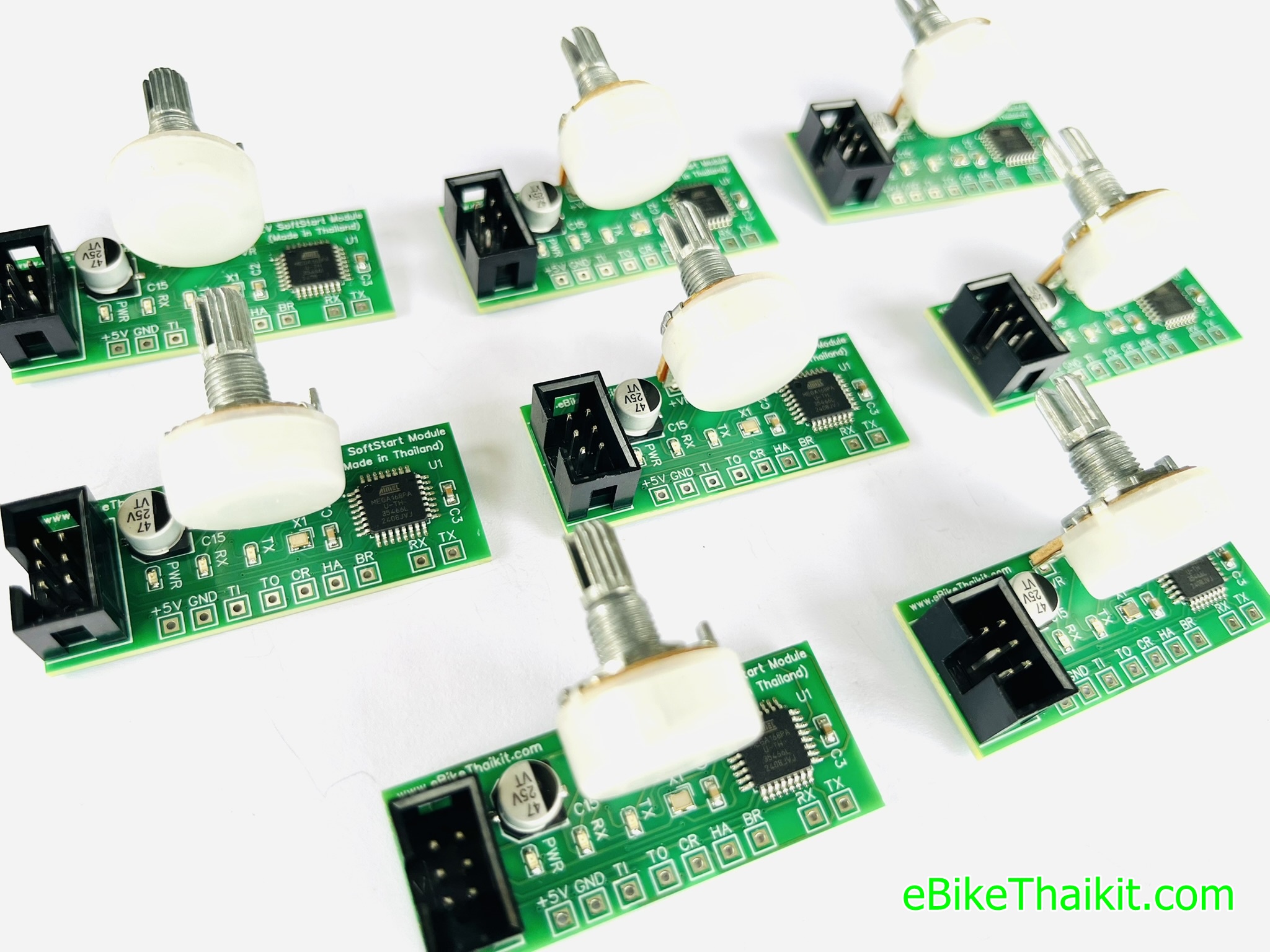

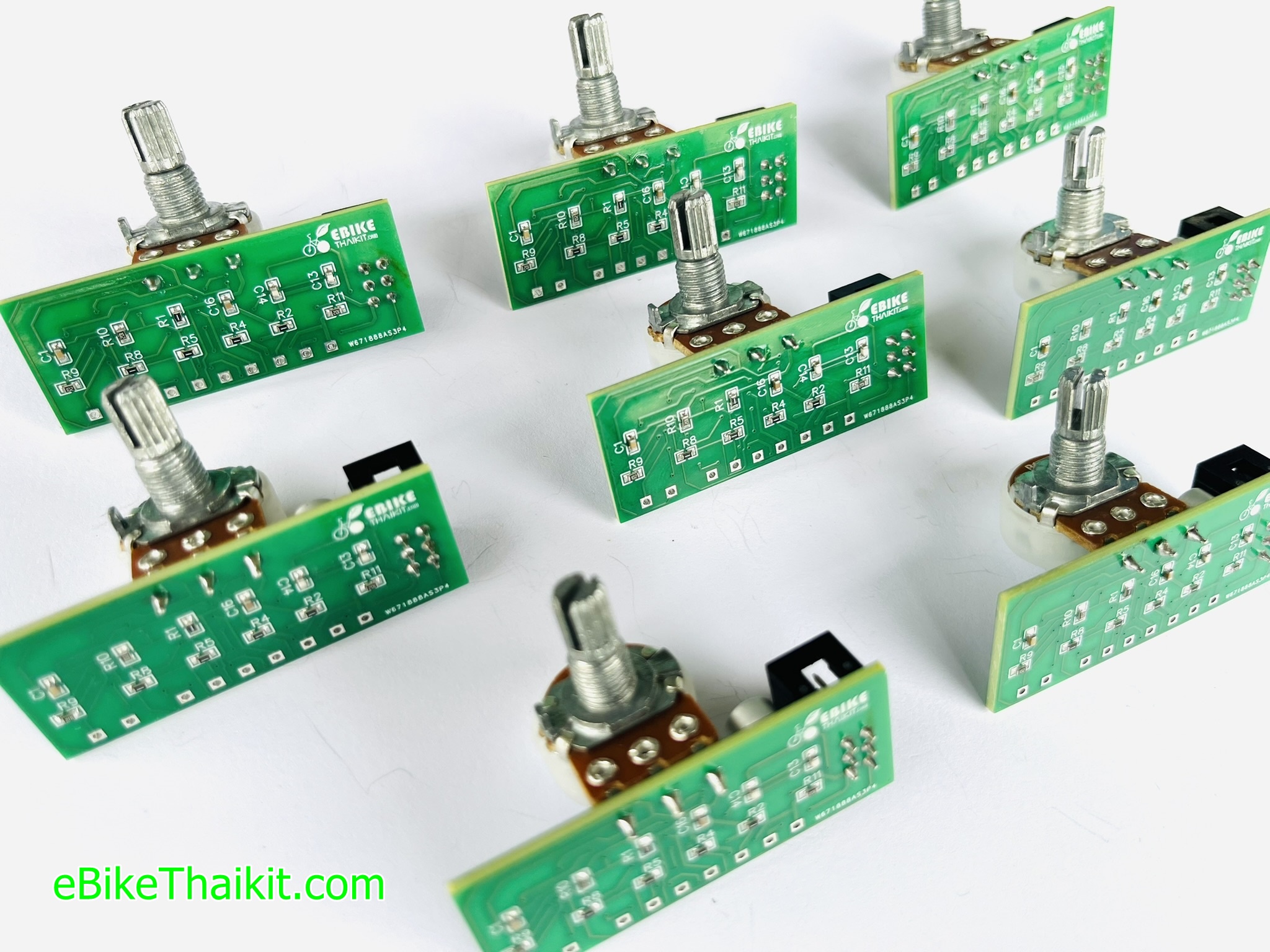

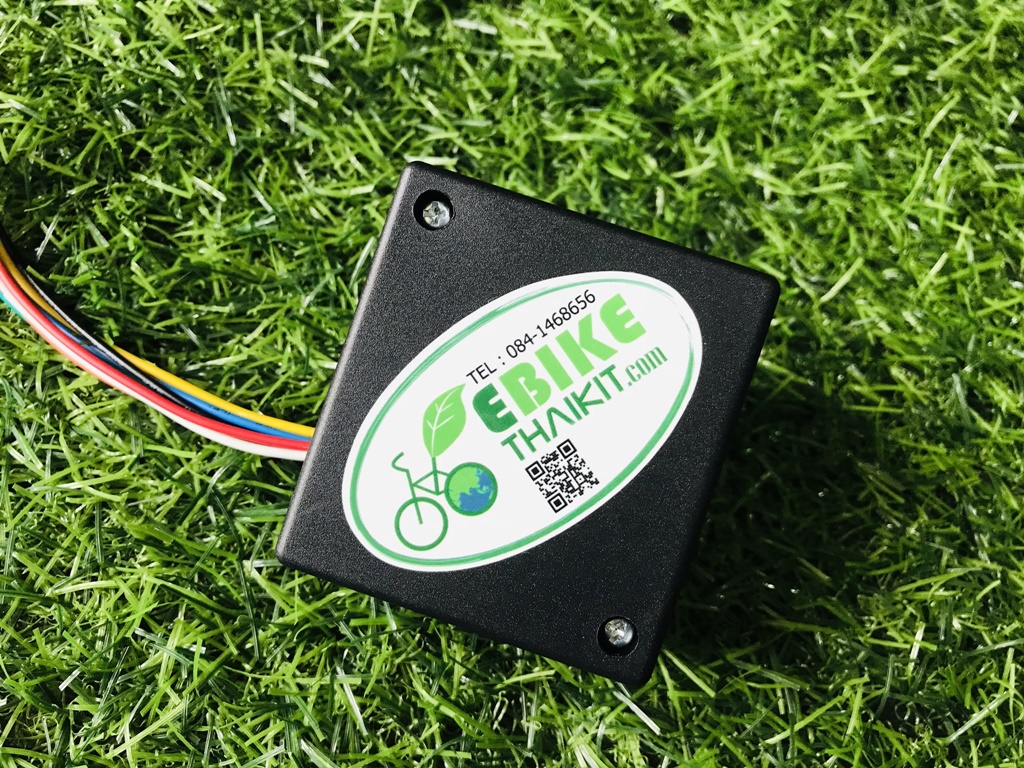

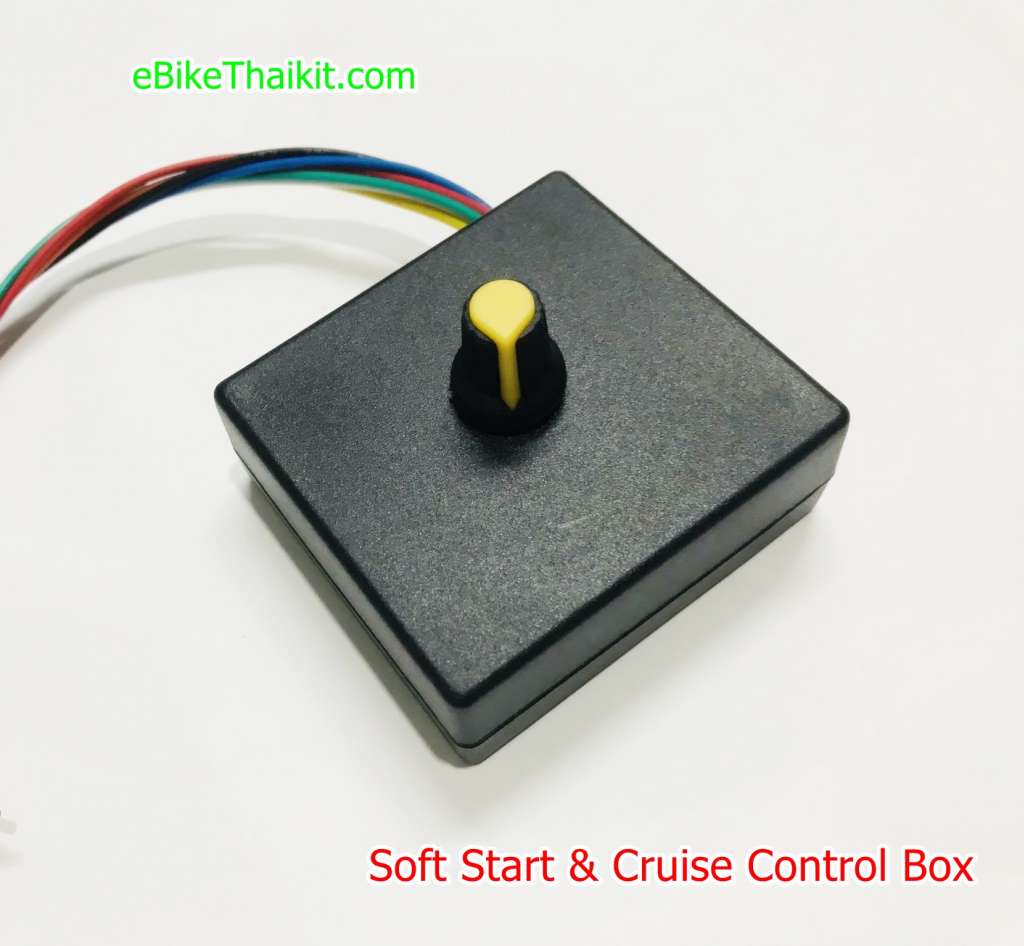

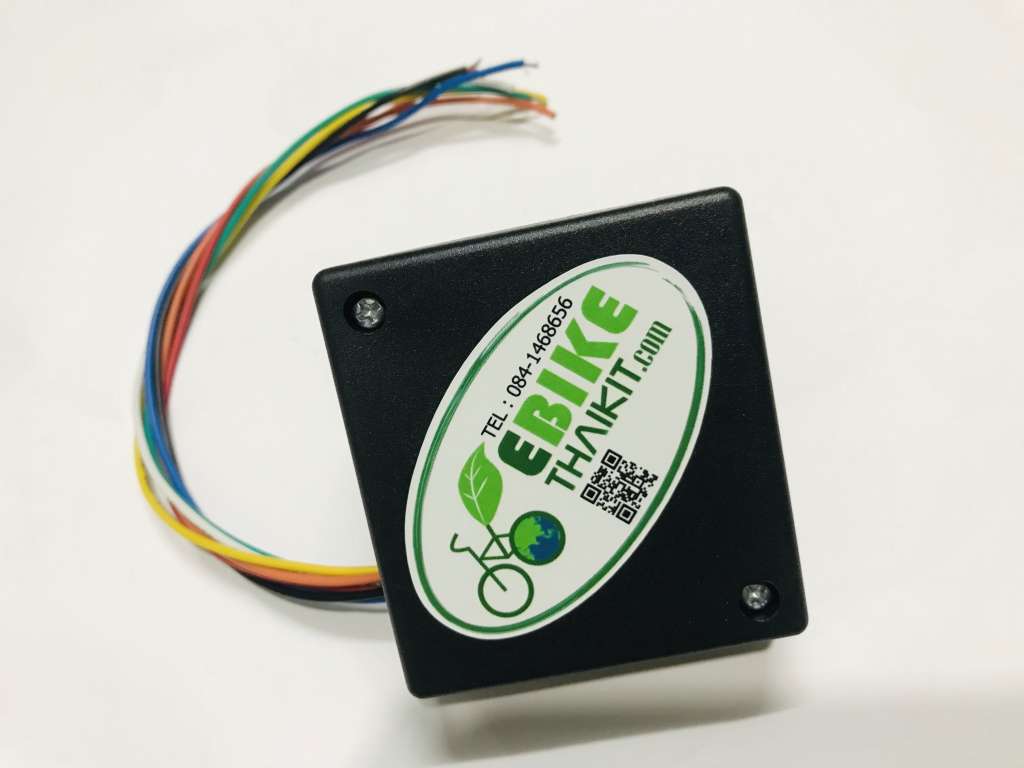

Soft Start & Cruise Control Module Kit

โมดูลเสริมช่วยให้รถคันเดิม ออกตัวนิ่มนวล ชวนน่าขับขี่

 หลักการทำงาน และ การต่อใช้งาน :

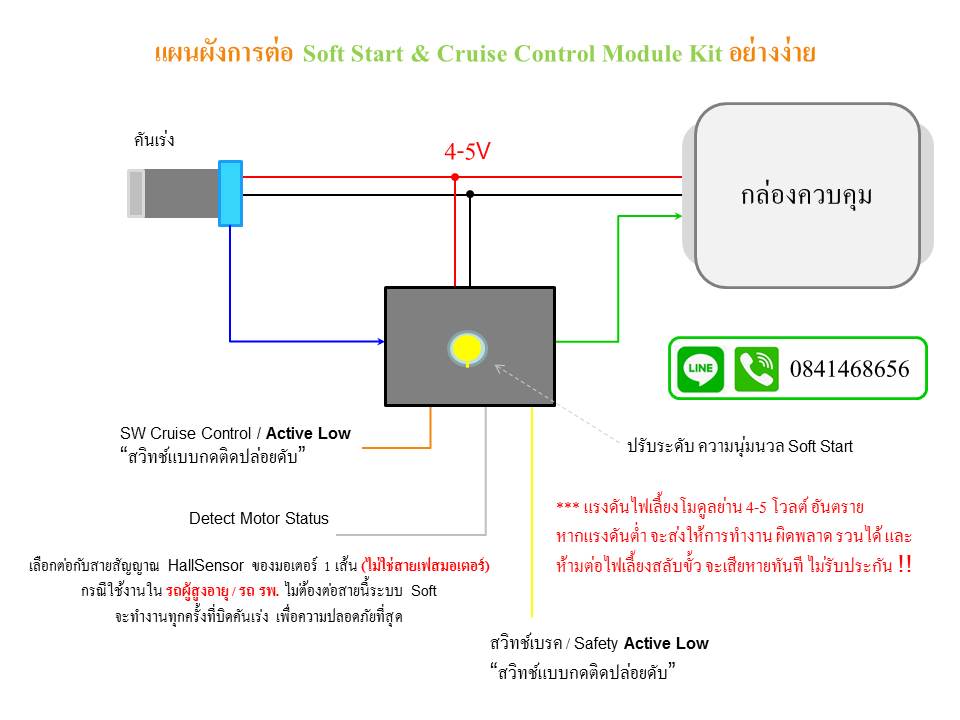

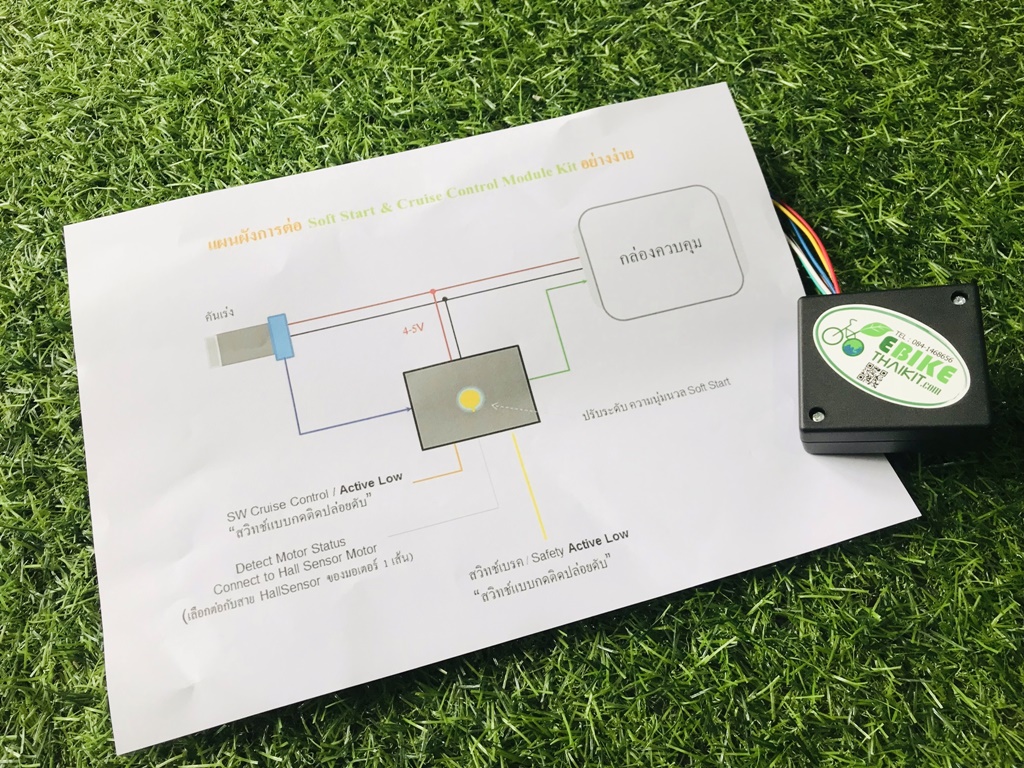

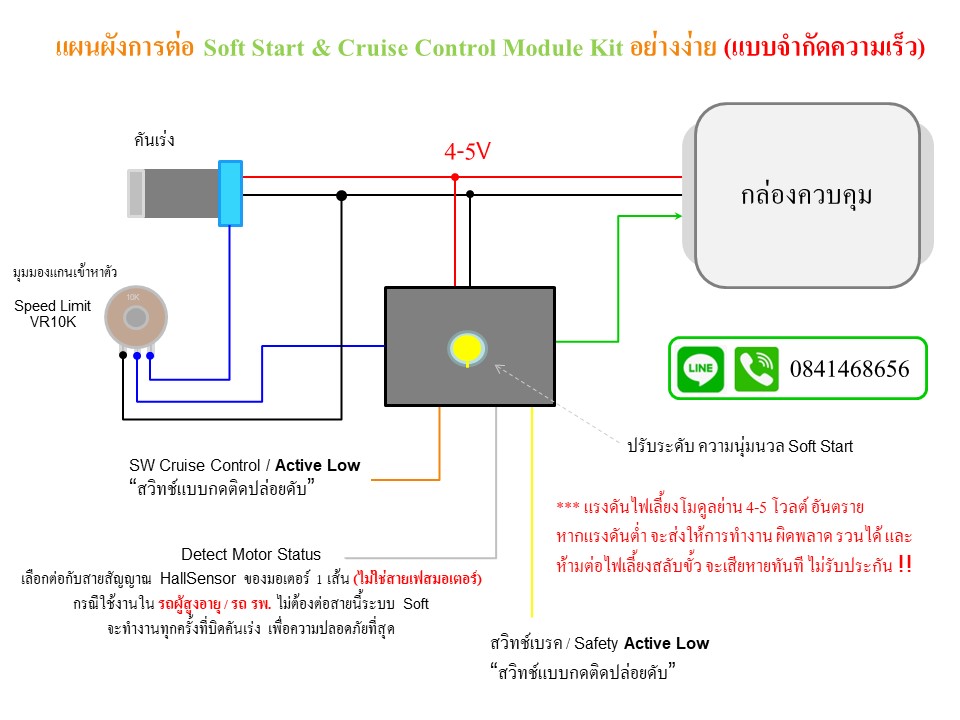

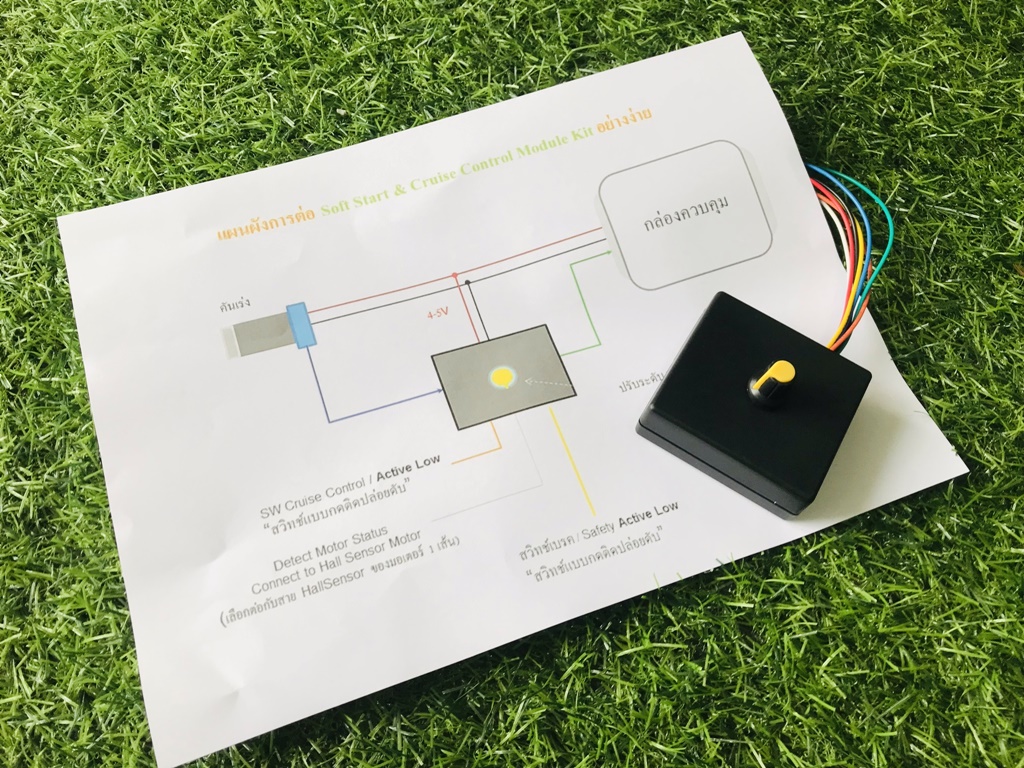

    เป็นโมดูลอย่างง่ายสำหรับ สายโมงาน DIY ติดตั้ง สะดวก สำหรับช่วยให้ รถไฟฟ้า สามล้อไฟฟ้า มอเตอร์ไซด์ไฟฟ้า รถไฟฟ้าโรงพยาบาล รถเข็นไฟฟ้า เป็นต้น ช่วยให้การออกตัวแบบนิ่มนวลขึ้น ไม่กระชาก ปรับได้ที่วอลุมบนตัวโมดูลได้ตามต้องการ  แถมมาด้วย Function Cruise Control (ล็อคความเร็ว) โดยควบคุม On/Off Function นี้ผ่านสายสีส้มต่อกับสวิทช์ แบบกดติด ปล่อยดับลงกราวด์ (กดที On กดที Off นั่นเองสะดวกใช้งาน) เหมาะกับกล่องควบคุมที่ไม่มีระบบเหล่านี้รองรับ ติดมาให้ ใช้ได้กับรถไฟฟ้า ทุกแบบที่ใช้คันเร่งไฟฟ้า ควบคุม  การต่อใช้งานตามภาพด้านล่าง

ข้อควรระวังที่สุด :  ห้ามไฟเข้า ต่อกลับขั้ว บวก ลบ  และ การต่อสายเบรค (สีเหลือง) รองรับสวิทช์ เบรค Low เท่านั้น ไม่รองรับเบรคแบบ Hi เพราะเบรค Hi ใช้แรงดัน 12V ถ้าต่อเข้ากล่อง SoftStart จะไหม้ทันที รบกวนเช็คให้ดี หากต้องการต่อใช้สายเบรค ในระบบ เบรค Hi ให้ต่อเข้ารีเลย์ แล้ว เอาหน้า Contact Com / No มาใช้งานเป็นสวิทช์เบรค Low แทน

พิเศษสั่งโปรเดือนนี้  :  สั่ง 10 ตัว ขึ้นไป พิเศษตัวละ 650 บาท ฟรีจัดส่ง !!   พบกันได้บน Shopee และ Lazada











หากนำไปใช้งานกับกล่องจูน ต้องปิด SoftStart Mode ของกล่องด้วย
คลิบด้านล่างเป็นการทดสอบกับ VOTAL EM50



  Function การทำงาน :

    Mode Soft Start ระบบนี้จะช่วยให้ การออกตัว ของทุกๆ ครั้ง ที่มีการเริ่มบิดคันเร่ง มอเตอร์จะค่อยๆ ทำงาน Soft มาก - น้อย อยู่ที่การปรับ VR ตามที่เราต้องการ ช่วยให้การออกตัวมีความนุ่มนวล และยังมีรูปแบบการทำงานได้อีก 2 ลักษณะ เลือกโดยการต่อใช้งานสายสีขาว ซึ่งเป็นสายจับสัญญาณ HallSensor เพื่อเป็นตัวบ่งบอกสถานะการทำงานของมอเตอร์

    1. Sport Mode คือระบบ SoftStart จะทำงานแค่ครั้งแรกที่มีการบิดคันเร่ง มากน้อยตามวอลุ่มที่เราปรับไว้ ตอนเริ่มบิดคันเร่ง และล้อเริ่มหมุนเท่านั้น หากมอเตอร์ยังไม่หยุดหมุน และมีการบิดคันเร่งใหม่ (หลังจากผ่อนสุดแล้ว) ระบบ Soft จะทำงานเพียง 20% ของค่า Soft สูงสุดที่เราปรับเพราะเพื่อให้อัตราเร่งเป็นไปอย่างต่อเนื่อง และ นุ่มนวลไม่กระชากในทันที (ระบบนี้รองรับบัสเลทมอเตอร์เท่านั้น เพราะระบบจะต้องนำเอาสัญญาณ Hall Sensor มาประมวลผลว่ามอเตอร์หยุดการทำงานแล้วหรือยัง)

   2. Soft Mode คือทุกๆ ครั้งที่มีการบิดคันเร่งไม่ว่าจะเป็นการออกตัว หรือ ขณะขับขี่ระบบ Soft จะทำงานทุกครั้ง เหมาะสำหรับรถใช้โรงพยาบาล รถคนแก่ เด็ก ผู้พิการ เป็นต้น และสำหรับรถไฟฟ้าที่เป็น DCMotor แปรงถ่าน จะทำงานได้ในโหมดนี้เท่านั้น เพราะมอเตอร์แบบนี้ไม่มี Hall Sensor มาให้จับสถานะการหมุนแบบ BLDC Motor ได้นั้นเอง (หากต้องการให้ทำงานโหมดนี้ ก็เพียงแต่ไม่ต้องต่อสายสีขาว เข้ากับ HallSensor เส้นใด เส้นนึง เพื่อเป็นการจับรอบ สถานะการหมุนมอเตอร์)

    Mode Cruise Control โหมดนี้ จะทำงานเมื่อเรากดสวิทช์ Cruise หรือต่อ สายส้ม ลงกราว์ด แนะทำทำเป็นสวิทช์กดติด ปล่อยดับ เพื่อความสะดวกเวลาใช้งาน เมื่อความเร็วคงที่แล้วเรา ใช้ระบบนี้ มอเตอร์จะทำงานที่ความเร็วนี้ ไป และขณะที่เราใช้งานโหมดนี้อยู่ แล้ว ต้องการ ปรับความเร็ว ขึ้นชั่วขณะ ก็ ทำได้ โดยการ บิดคันเร่งตามต้องการ หาก ปล่อย คันเร่ง ความเร็วก็ จะกลับมาที่เดิมที่เราตั้งไว้นั่นเอง ระบบ Cruise จะทำงานไปจนกว่า เรา จะแตะสวิทช์เบรค โดยสายเบรคต้อง ต่อร่วมกับสาย Safety ของโมดูลนี้ด้วย ระบบจึงจะทำงานสมบูรณ์ หรือ กด SW Cruise อีกครั้งเพื่อปิดระบบ Cruise เป็นต้น


หมายเหตุ : แรงดันที่วงจรสามารถทำงานได้ ต้องมีแรงดัน 4 - 5V ห้ามตก ห้ามเกิน เพราะถ้าแรงดันต่ำระบบจะทำงานผิดพลาด เกิดอาการคันเร่งค้างแต่หากไฟเกิน โมดูลจะไหม้เสียหายได้ จึงควรวัด แรงดันจุดเชื่อมต่อไฟเลี่ยงโมดูล ให้เหมาะสม หากแรงดันเลี่ยงวงจรไฟ ไม่พอ จะทำงานได้ไม่สมบูรณ์ และห้ามต่อกลับขั้วหรือไฟเกินโมดูลจะไหม้เสียหายได้ อีกทั้งขณะทดสอบติดตั้ง ดัดแปลง รถไฟฟ้า ไม่ว่าส่วนใดควรลอยล้อขับ เพื่อความปลอดภัยไว้ก่อน เผื่อมีอะไรผิดพลาดได้ !!

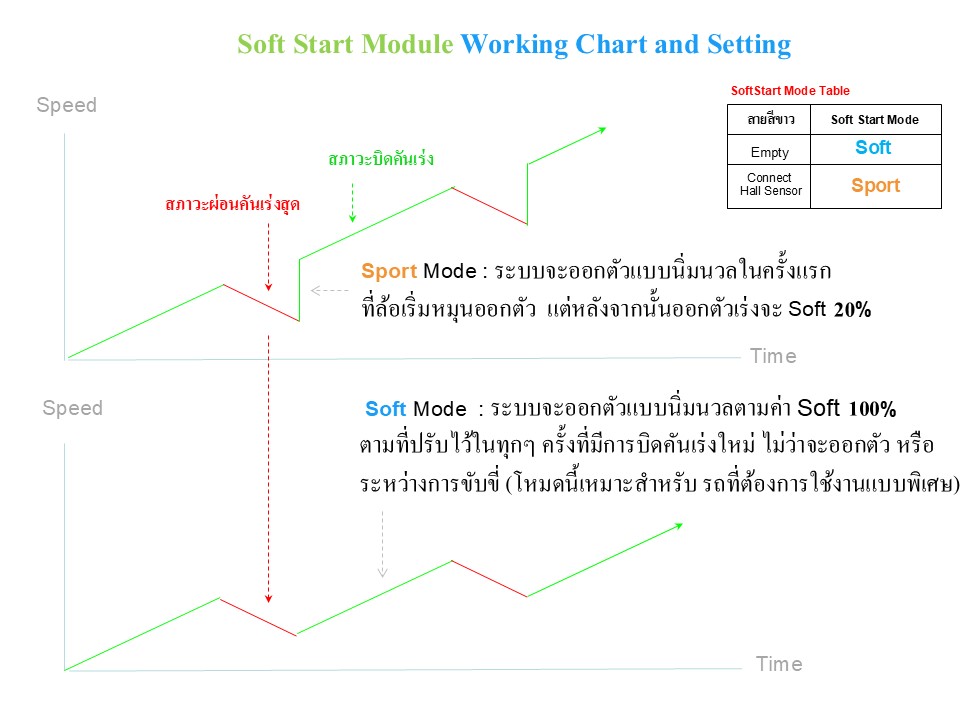

2 โหมดการทำงาน SoftStart Function :




SoftStart Version Plus!!

   Soft Start ระบบนี้จะออกแบบพิเศษ สั่งทำตามลูกค้าต้องการแบบพิเศษ คือมีระบบ Soft Start ในรูปแบบปกติ และเพิ่ม Function การควบคุมการทำงานของมอเตอร์ที่สายเบรค กล่าวคือ พอปล่อยเบรคให้มอเตอร์หมุนทำงาน ความเร็วตามที่เราตั้งกำหนดไว้ พอกำเบรคให้มอเตอร์หยุดทำงาน หากจะใช้ระบบคันเร่งแบบเดิมก็สามารถทำได้โดยปรับวอลุ่มพิเศษนี้ลง เพื่อให้ความเร็วมอเตอร์ไม่ทำงานนั่นเอง เป็นระบบผสมผสานสำหหรับรถไฟฟ้าที่ ต้องการควบคุมความเร็วแบบ 2 ระบบคือ คันเร่ง และ มือเบรค โดยที่ทั้ง 2 ระบบยังคงทำงานภายใตัระบบ SoftStart เดิมๆได้นั่นเอง ราคา 1,280 บาท

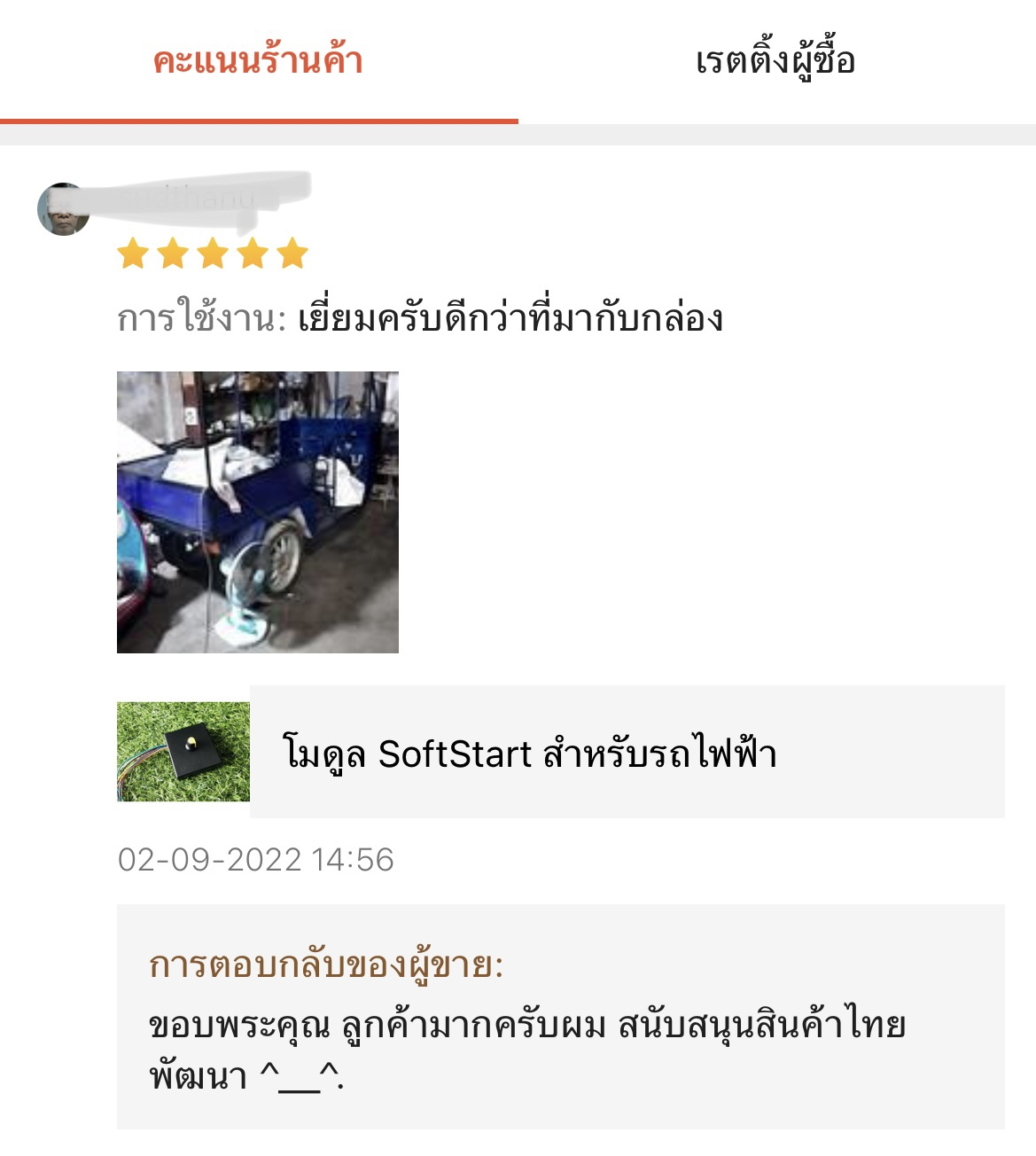

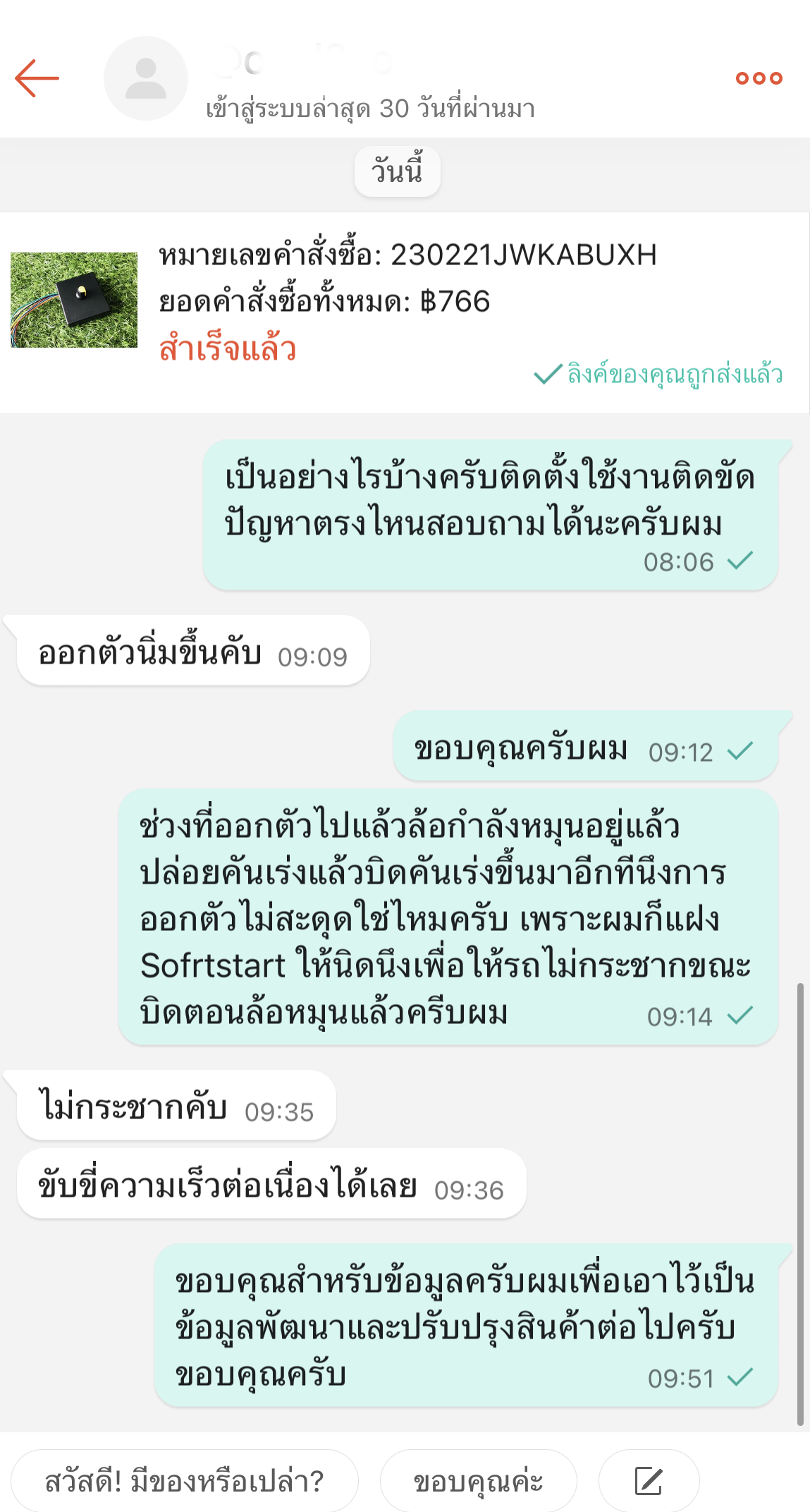

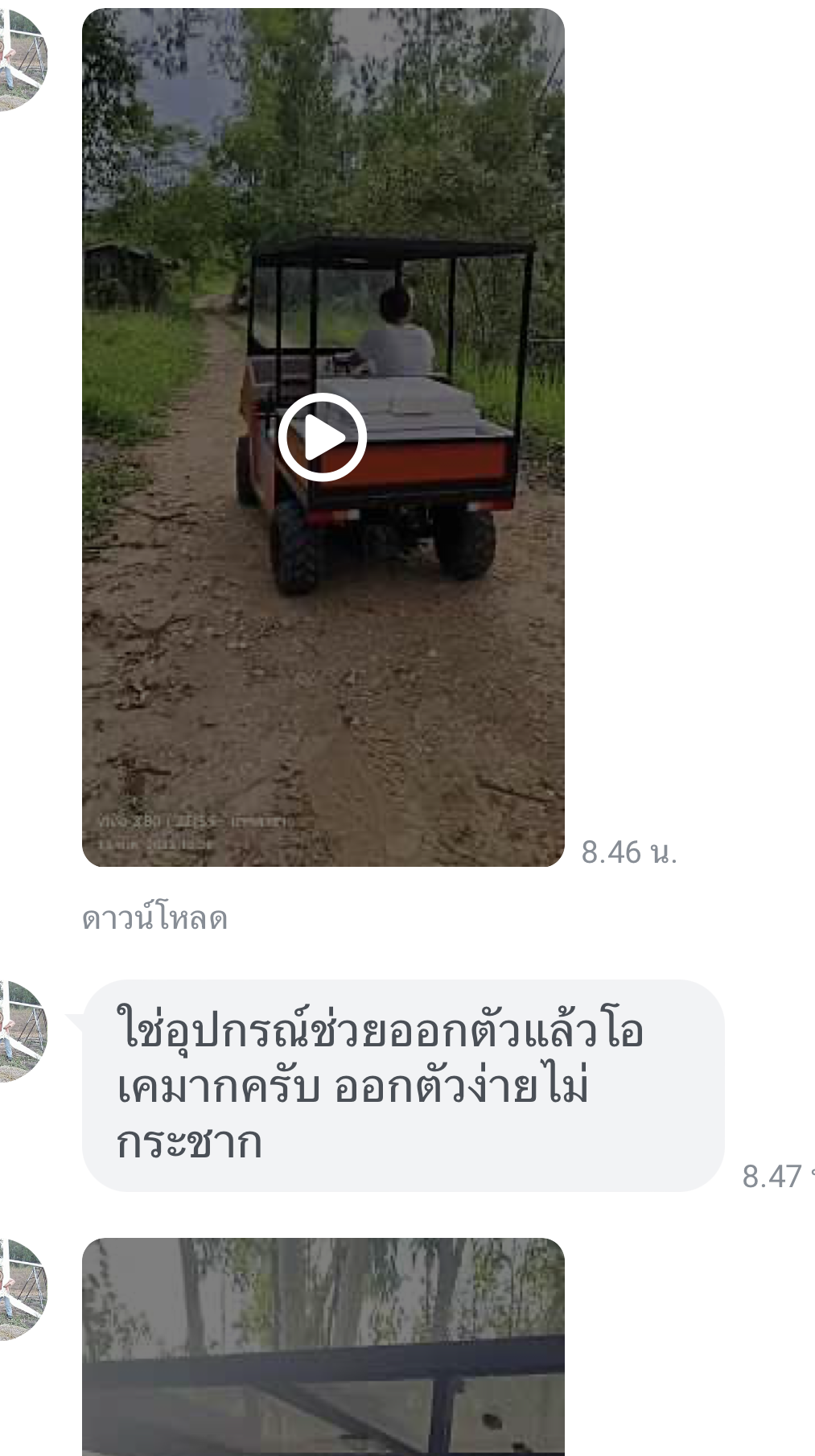

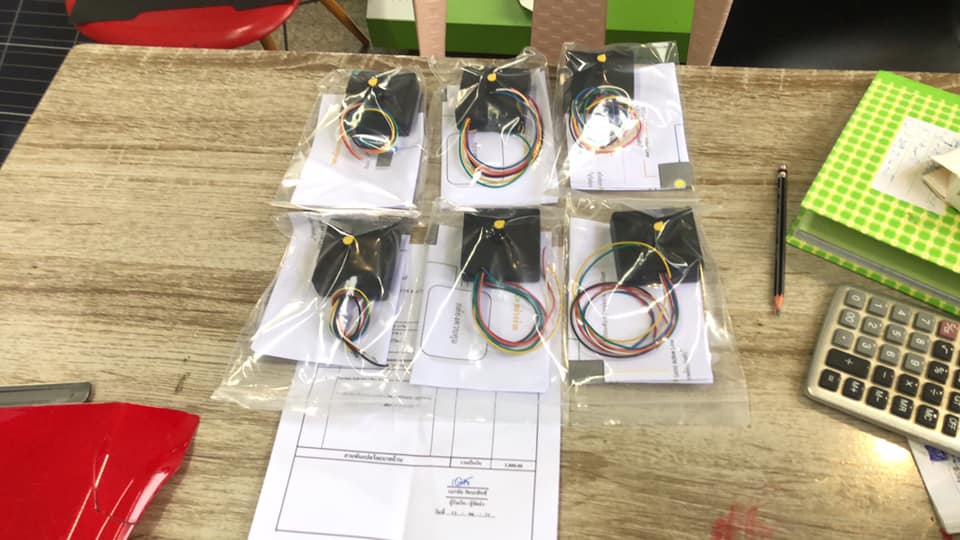

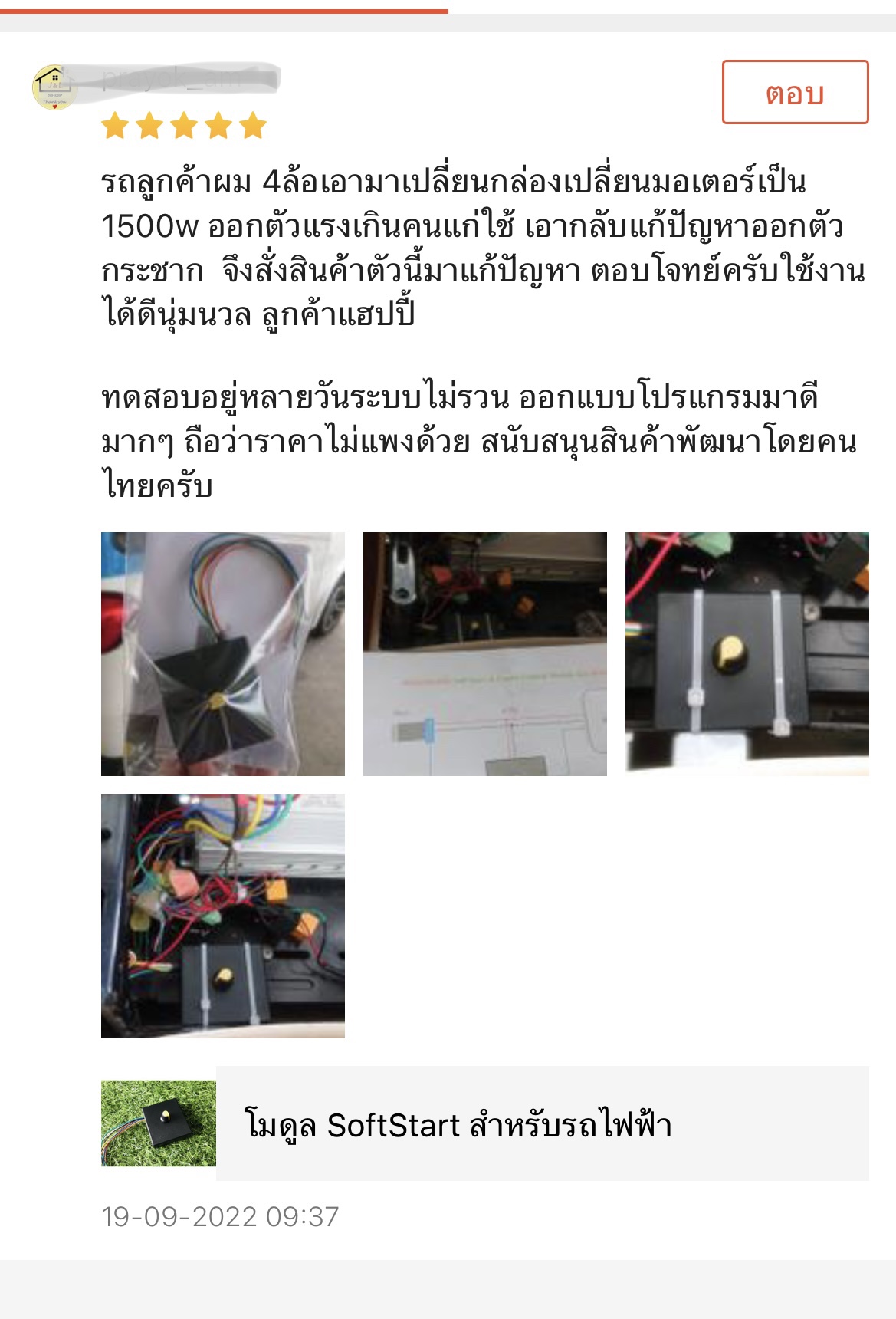

ขอบคุณสำหรับกำลังใจ จากลูกค้าส่วนนึงในการใช้งานจริง !!

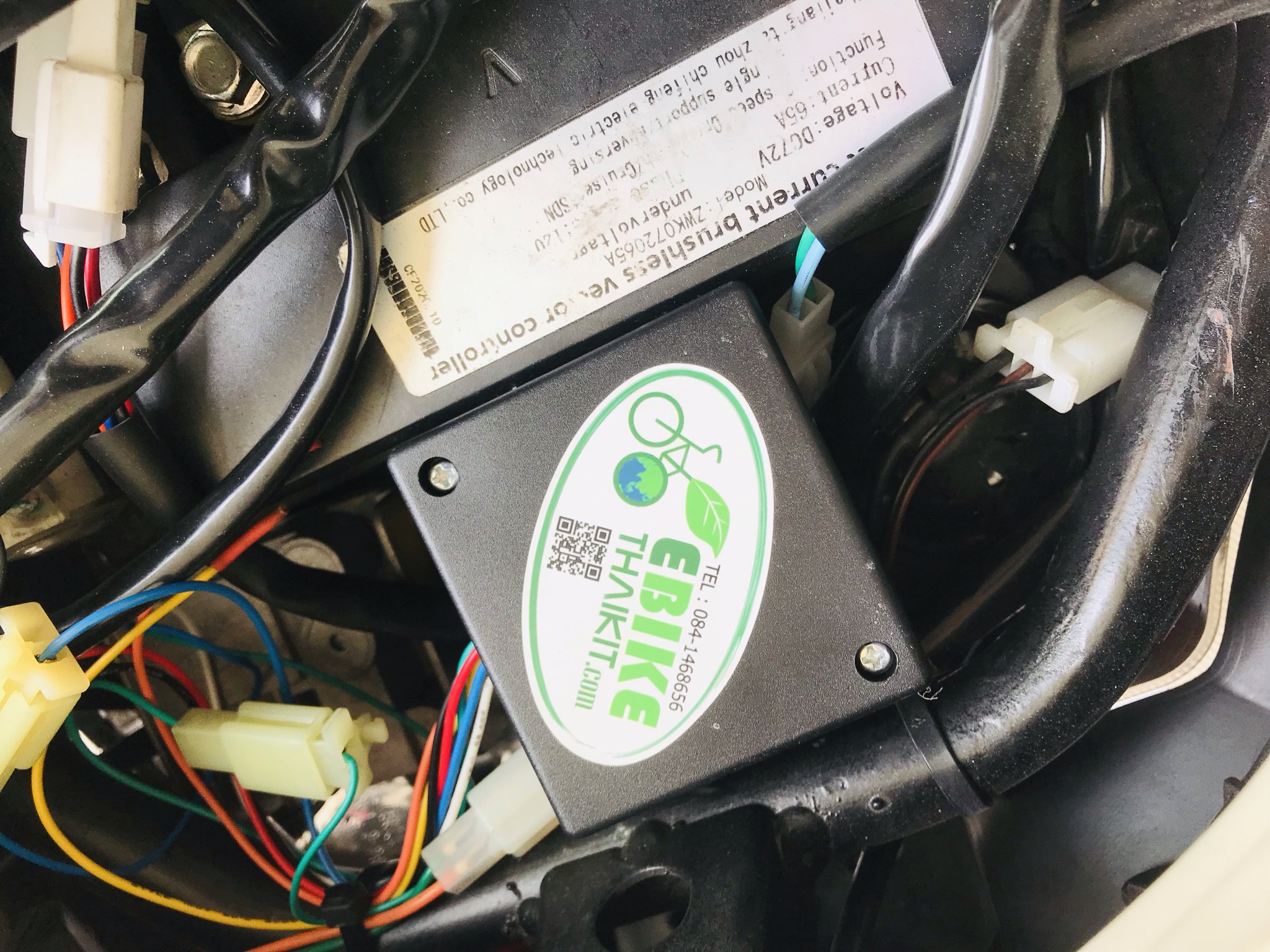

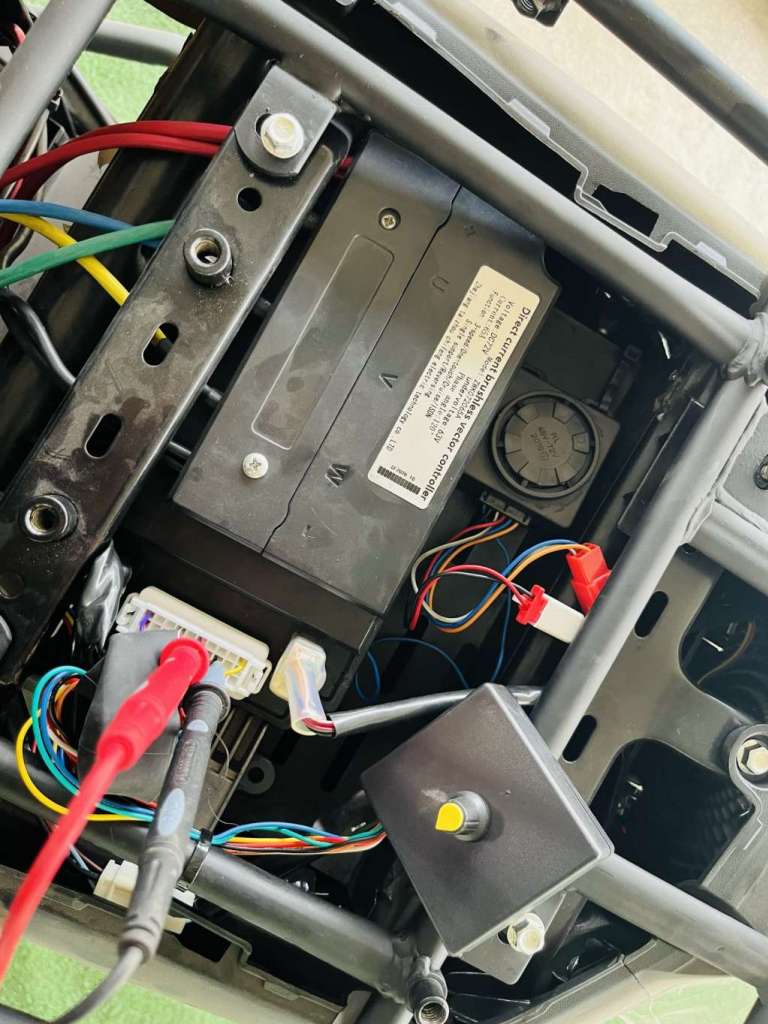

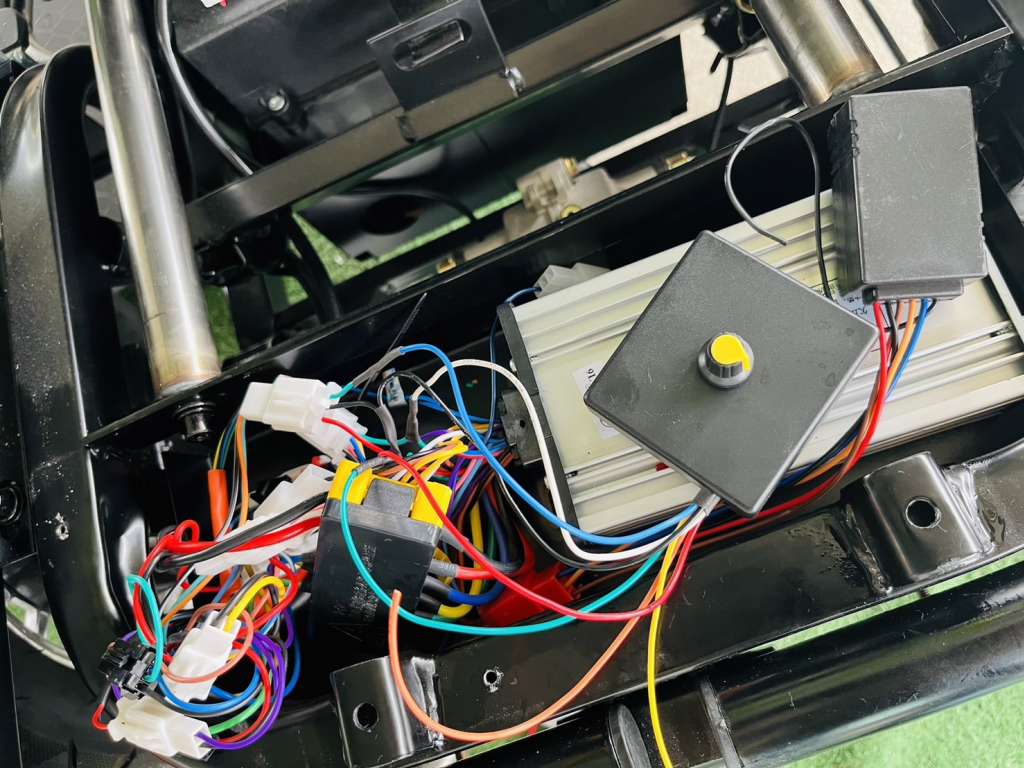

 ตัวอย่าง ผลงานการนำไปติดตั้งใช้งานใน รถมอเตอร์ไซด์ไฟฟ้า

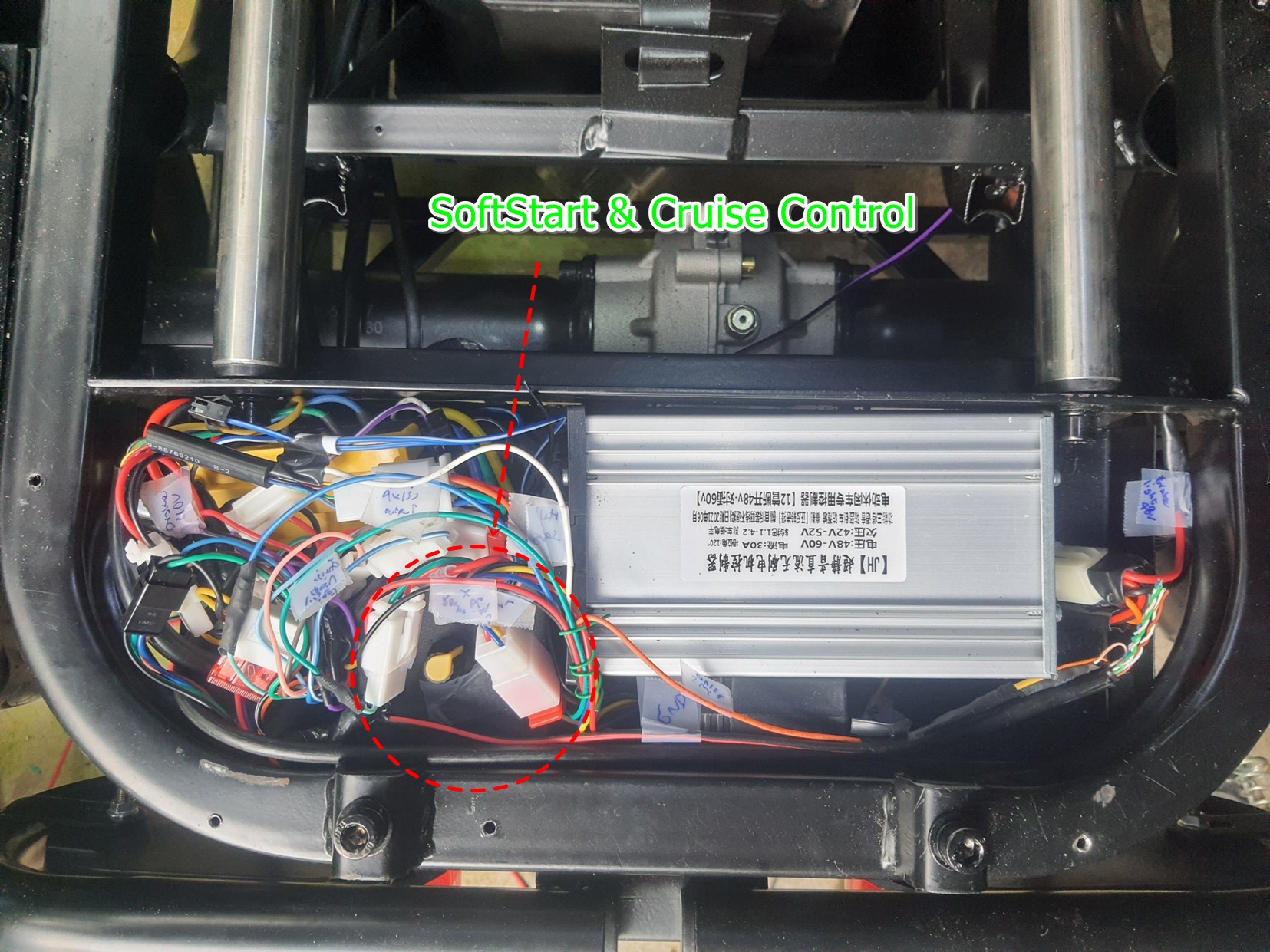

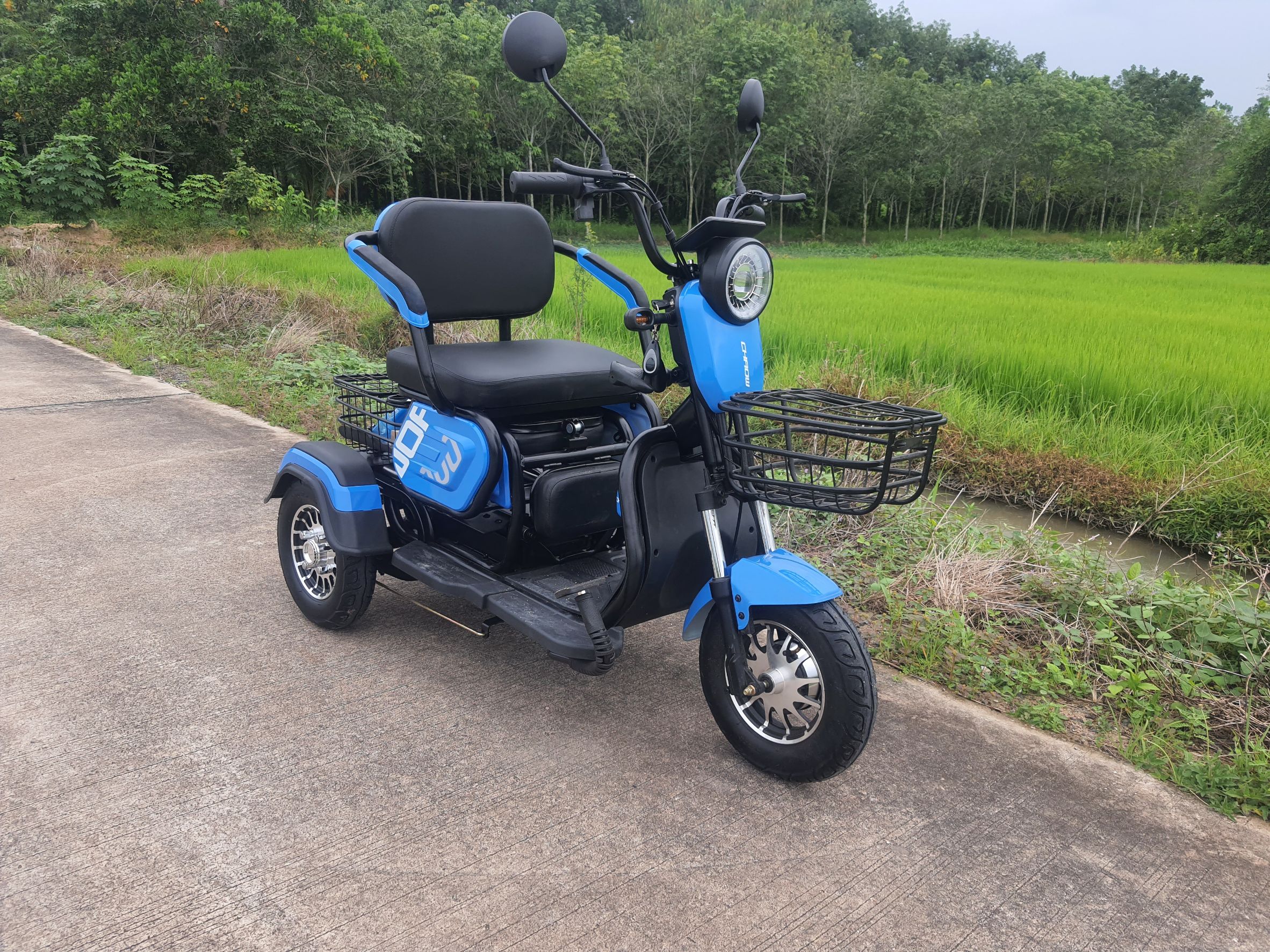

  ตัวอย่างการนำไปติดตั้งใน รถสามล้อไฟฟ้า เพื่อให้ มีการใช้งานที่ดีขึ้น นิ่มนวล และ มีโหมดล็อคความเร็ว
