ชุดประกอบ จักรยานไฟฟ้ารุ่น HF3635-0 ฮับมอเตอร์ 36V 350W (ไม่มีแบตและกล่องเหล็ก) (ฟรีจัดส่ง)
พิเศษ !! สำหรับชุดประหยัด ใช้ที่จำเป็น คือ Motor , กล่องควบคุม , คันเร่ง และ ซี่ลวด ราคา 6,200 บาท
กรณีนำไปทำสามล้อ กรุณาแจ้ง เพื่อปรับปรุงระบบการทำงานและอุปกรณ์บางรายการให้เหมาะสม !!

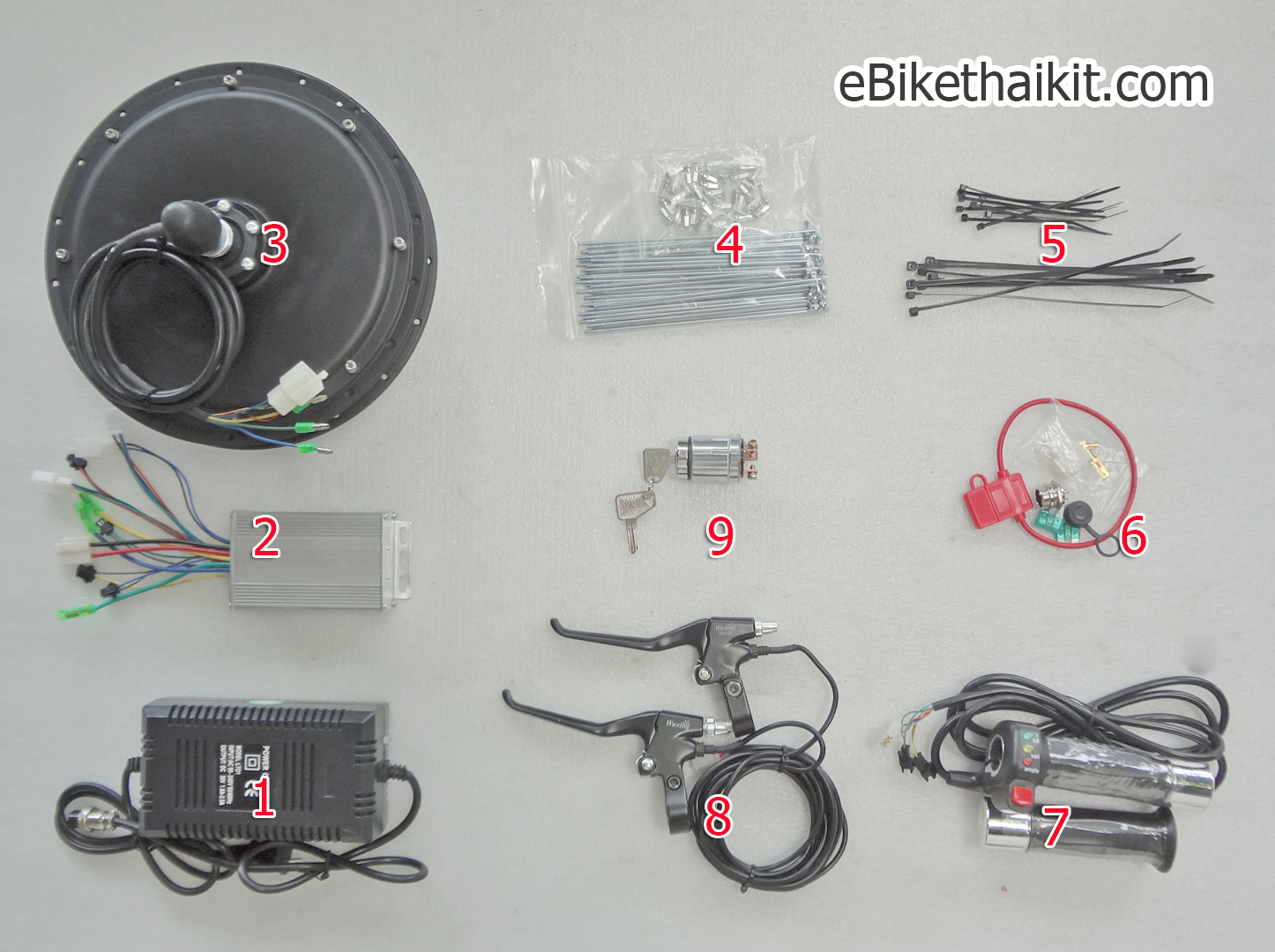

ประกอบด้วย
1. เครื่องชาร์ทแบต 36V 1.8A (พิเศษเปลี่ยนเป็นรุ่นใหม่ งานดี มีมาตรฐานกว่าเดิม)
2. กล่องควบคุม HubMotor 36V 350W (มีโหมดถอยหลัง ในตัว)
3. ฮับมอเตอร์ 36V 350W ล้อหน้า 36 รูซี่ลวด (สายไฟ 8 เส้น) แกนขนาด 10 mm. - - - - - - - - -> คลิ๊กดูข้อมูลมอเตอร์
4. ซี่ลวดพร้อมน็อต ขนาด 12G (2.5mm) สำหรับขึ้นวงล้อ 1.75 x (20" , 24" และ 26")
5. สายรัด
6. แจ๊คเสียบชาจ์ (ตัวเมีย) พร้อมยางปิด กล่องฟิวส์ พร้อมฟิวส์ 30A 2 ตัว
7. คันเร่งแบบบิดเต็มมือซ้าย/ขวา อย่างดี (มีไฟแสดงสถานะแบตเตอรี่ และสวิทช์ปิดเปิดกล่องควบคุม) สามารถเลือกแบบนิ้วโป้งบิดได้ สายยาว 180 ซม.
8. มือเบรคซ้าย/ขวา อย่างดี โลหะทั้งตัว สายยาว 180 ซม. มีเซนเซอร์สวิทช์สำหรับตัดการทำงานกล่องควบคุม
9. กุญแจสวิทช์ (สำหรับปิด/เปิด ไฟหลัก)
--------- > คลิกดู แผนผังวิธีการต่อสาย และ ตำแหน่งการติดตั้งแบตและอุปกรณ์ ในกล่องเหล็ก

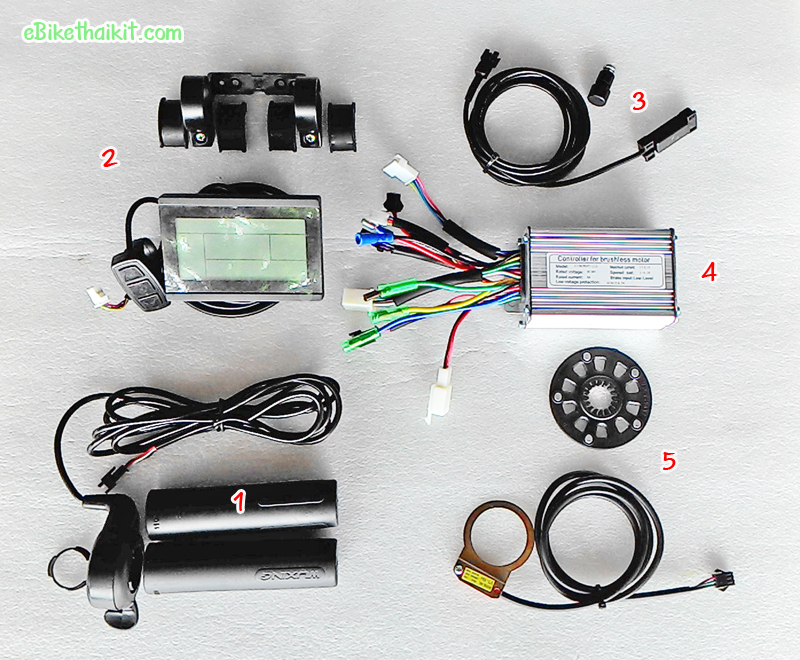

***** หากต้องการใช้ระบบช่วยปั่นอัจฉริยะ ควบคุมผ่านจอ LCD มีระบบ Cruise , วัดรอบ , อุณหภูมิ , Power และอื่นๆ เพิ่มอีก 3,200 บาท เพื่อเปลี่ยนกล่องควบคุม คันเร่ง และเพิ่มจอ LCD สั่งงาน ทั้งชุดตามด้านล่าง ข้อมูลชุดควบคุมอัจฉริยะ คลิก !!
ข้อมูลสมรรถนะ
ระยะทางที่วิ่งได้ต่อการชาร์จ 1 ครั้ง (25-30 กม. กรณีใช้แบตขนาด 9AH)
ความเร็วสูงสุด : 30 กิโลเมตร/ชั่วโมง
ระยะเวลาในการชาร์จแบตเตอรี่ : 5-6 ชั่วโมง
ค่าใช้จ่ายในการประจุไฟ : ไม่เกิน 2 บาท (1.85 บาท)
ขนาดมอเตอร์ : 36V 350 วัตต์
ขนาดวงล้อ : 20",24",26"
อัตราการกินกระแส : ออกตัวสูงสุด 15A และกระแสต่ำสุดที่ความเร็วคงที่ 30กม/ชม. 7A
ความสามารถไต่เนิน : มากกว่า 30º (อ้างอิงจากการใช้งานจริงของลูกค้า ที่ส่งข้อมูลมาให้ทราบ)
น้ำหนักสุทธิ : 8 กก.
สามารถนำไปพัฒนาให้มีไฟชาจ์ทกลับเข้าแบตขณะไม่บิดคันเร่งหรือปั่นด้วยเท้าได้ ------> คลิ๊ก

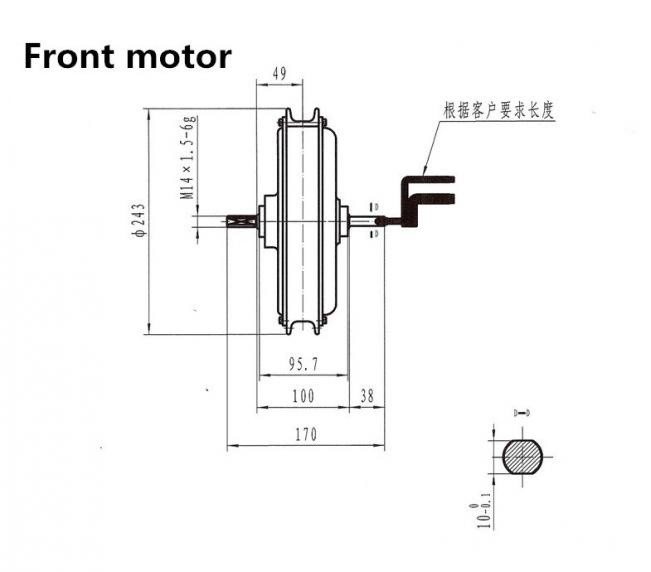

** มอเตอร์ใช้ความกว้างเท่ากับ 9.5 ซม.ในการติดตั้งที่ล้อหน้า ฉะนั้นตะเกียบหน้าของจักรยานควรเท่ากับหรือมากกว่า 9.5 ซม. เพื่อความสะดวกในการติดตั้ง
***** ขั้วสายไฟมอเตอร์ เบรค ทางร้านต่อเข้าหัวคอนเนคเตอร์ไว้ให้เรียบร้อยแล้ว *****
********* กรณีต้องการให้ถอยหลังได้ ลูกค้าสามารถแจ้งให้ทางร้าน เซทกล่องไปให้ได้เลยครับ **********
การต่อโหมดถอยหลัง

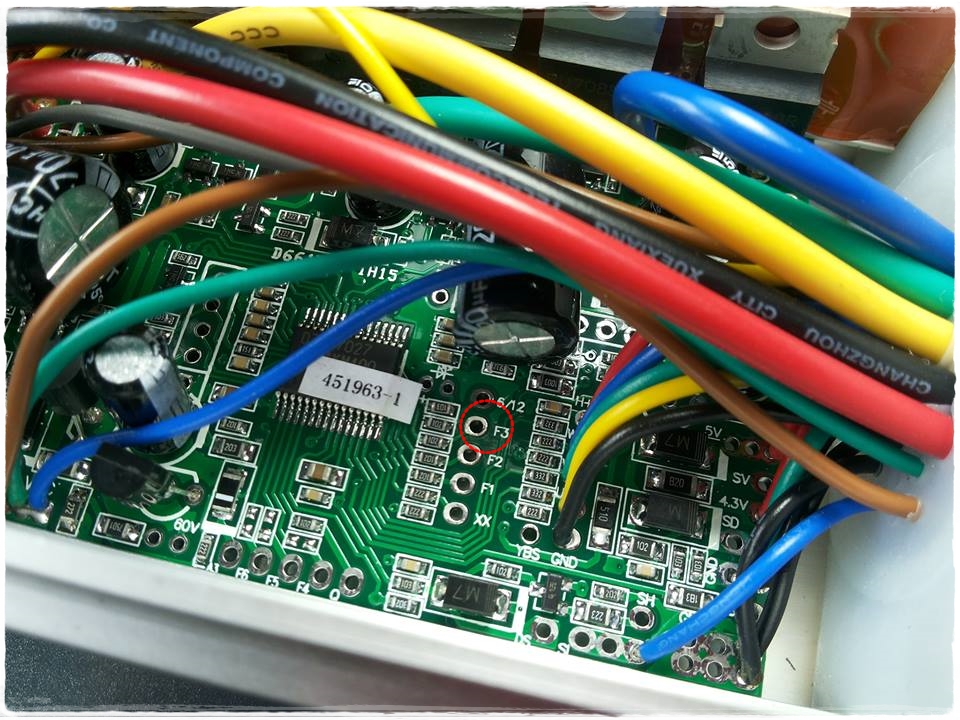

จากรูปเพียงแค่ Jump ตำแหน่ง F3 ลงกราวด์ (บางกล่องใช้ F7 ขึ้นอยู่กับ IC Micro) เมื่อเราบิดคันเร่ง มอเตอร์ก็จะหมุนถอยหลัง โดยเราอาจจะใช้สวิทช์เดิม ที่คันเร่งได้เลย เพียงแต่ต้องมาต่อสายเดิมนั้นภายในกล่องแทน (สวิทช์เดิม ทำหน้าที่ ปิด / เปิด กล่องควบคุม) ซึ่งเรามีกุญแจเป็นสวิทช์เมนอยู่แล้วนั่นเอง จึงสามารถใช้สวิทช์ นี้แทนได้เลย หรือใครจะหาสวิทช์ ติดตั้งตากหากก็ไม่ว่ากันครับ
ตำแหน่งที่น่าสนใจอีกอันนึงคือ ตำแหน่ง Q หรือ Cruise Control การทำงานคือจะ โปรแกรมล็อคความเร็วไว้ได้ที่ระดับที่ต้องการ โดยไม่ต้องบิดคันเร่ง การใช้งานคือปรับคันเร่งไว้ที่ระดับที่ต้องการและจับตำแหน่ง Q นี้ทริกลงกราว์ด และปล่อยคันเร่ง มอเตอร์จะหมุนได้เองที่ความเร้วล่าสุดที่เราบิดคันเร่งไว้ ช่วยให้สบายมือ กรณีเดินทางยาวๆ ถนนโล่งๆ ส่วนการยกเลิกระบบคือ การกดเบรค การบิดคันเร่งอีกครั้งนึง (จากการทดสอบของทางร้าน ฟังชั่นนี้เป็นบางรุ่น / บางกล่อง ที่ทำได้ แล้วแต่ IC Micro ของทางโรงงานที่ใช้งานว่าโปรแกรมฟังชั่นนี้มาหรือไม่)
********* กรณีต้องการให้ถอยหลังได้ ลูกค้าสามารถแจ้งให้ทางร้าน เซทกล่องไปให้ได้เลยครับ **********
การชาจ์ทกลับขณะปั่นเท้า :
จาก การทดสอบปั่นด้วยเท้า โดยไม่บิดคันเร่งจะมีแรงดันระดับหนึ่ง ที่เกิดจาก HubMotor ไหลผ่าน Diode ในตัว FET ในวงจรของกล่องควบคุมเอง (ทำหน้าที่เป็น Rectify ไปในตัว) แต่ก็ต้องปั่นที่ความเร็วสูงๆ ให้ได้รอบจึงจะมีแรงดันที่มากพอ ในการชาจ์ทลงแบตเตอรี่่ได้นั่นเอง...

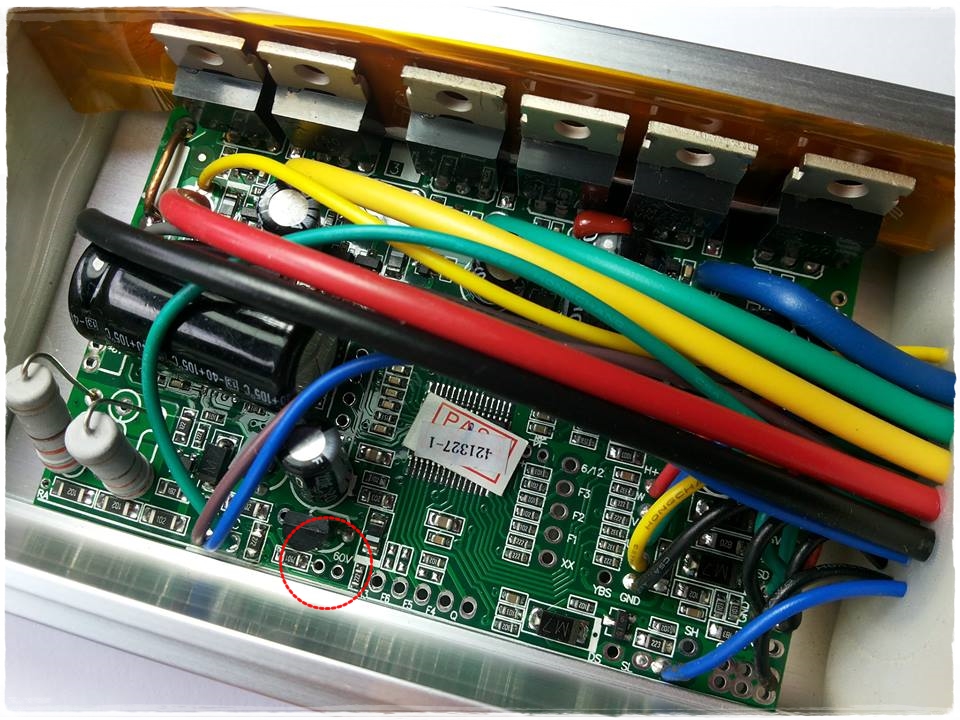

การต่อเซทกล่องเพื่อใช้งานเพิ่มแรงดัน 48V (กรณีกล่อง 36V อยากแรงขึ้นอีก 30%)
หมายเหตุ : หากต้องการนำไปใช้กับแรงดัน 48V ต้องจั้มพ์สายในกล่อง ซึ่งจะมีจุดจั้มพ์เพื่อให้กล่องรับรู้ การใช้แรงดัน 48V ได้ (ถายในกล่องจะระบุไว้ 60V สงสัยรองรับได้ถึง 60V ล่ะมังครับ แต่เอาแค่ 48V ก็พอแล้วครับ)
- - - - - - - - > ดูวิธีชำระเงินและเลือกการจัดส่ง < - - - - - - - -
ทำไม่เป็น กลัวว่าจะ ประกอบไม่ได้ เรามีผู้ช่วยประกอบให้ -------- > คลิ๊ก
หมายเหตุ : ราคาครบชุดพร้อมเดินสายสำเร็จ มีกล่องเหล็ก + แบตเตอรี่ 12V9A 3 ลูก ราคาครบชุด 9,800 บาท

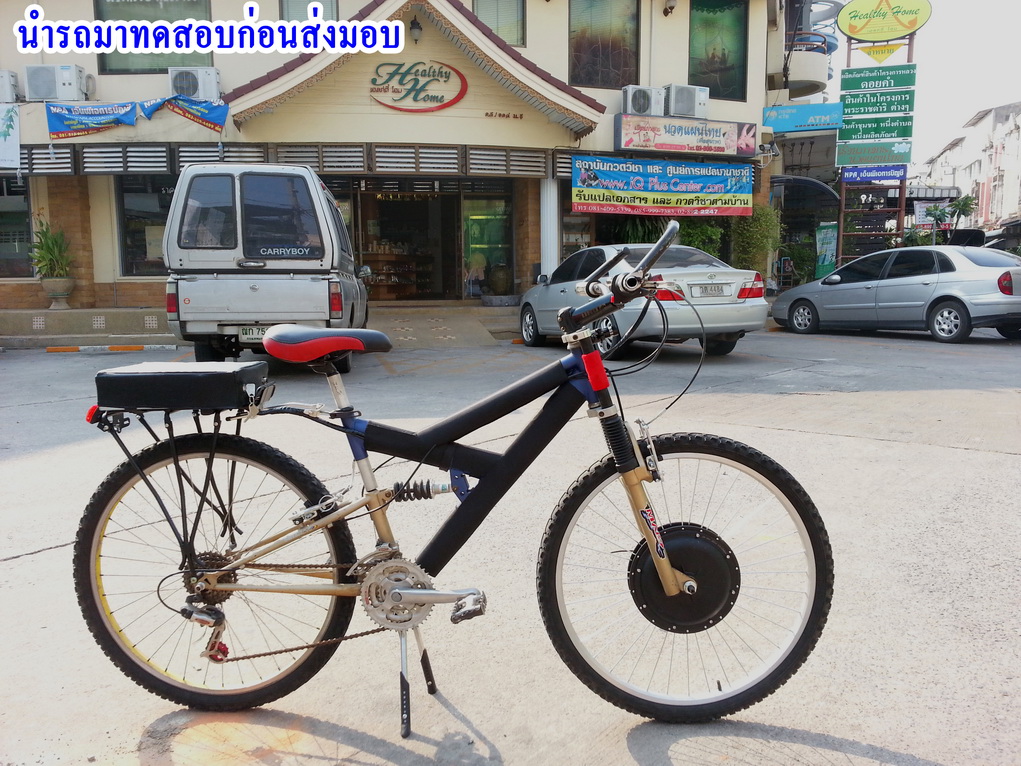

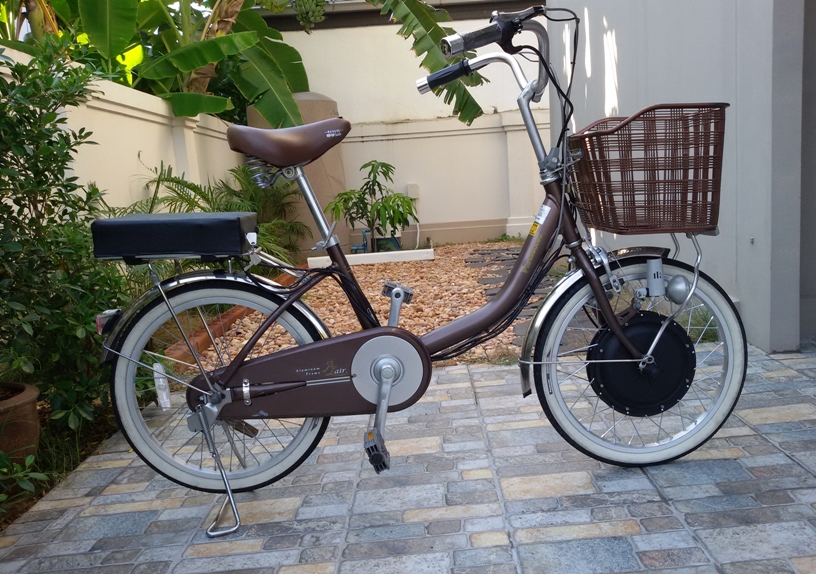

ตัวอย่างรถที่ติดตั้งชุด HubMotor ล้อหน้า

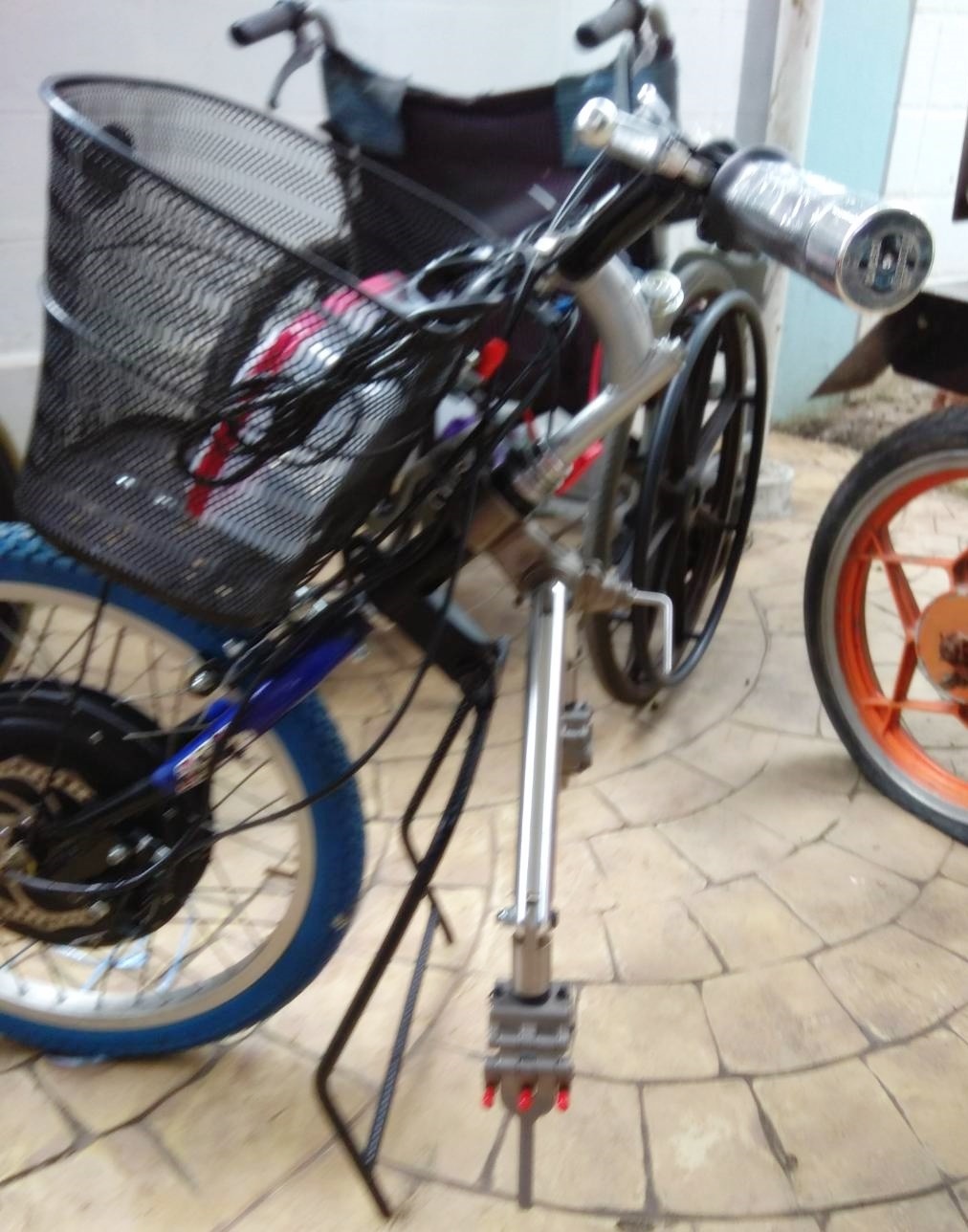

ประยุกต์ทำเป็นรถหัวลาก วิลแชร์ คนพิการ
ตัวอย่างคลิบทดสอบ
 |
"; |

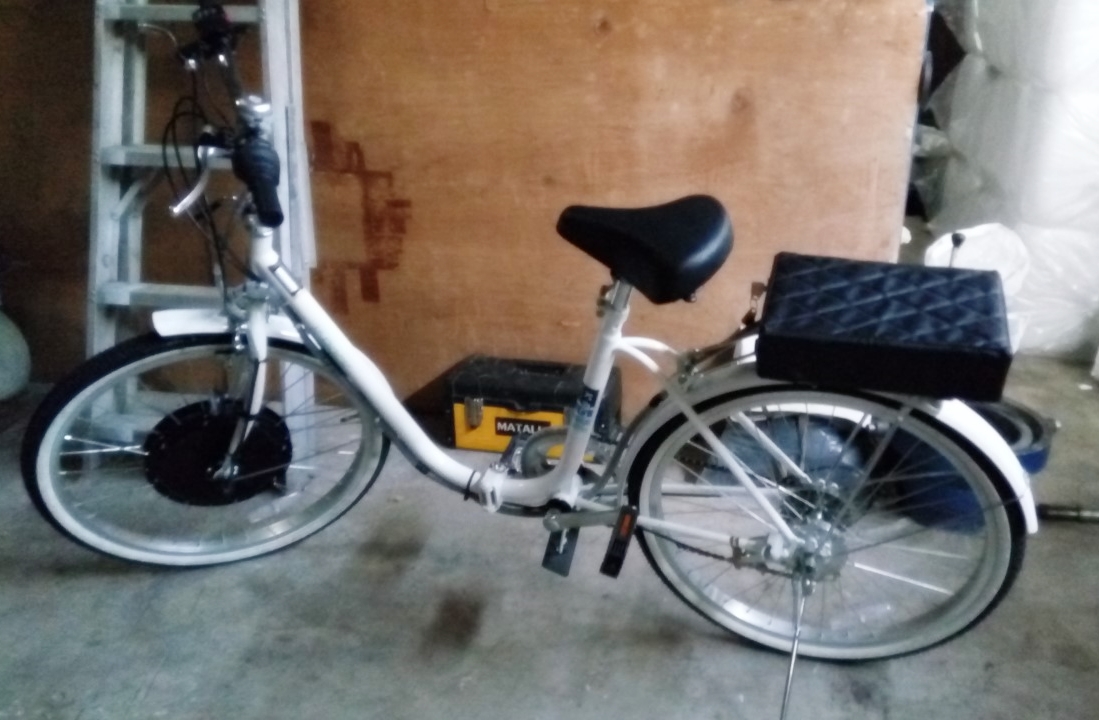

| ตัวอย่างจักรยานไฟฟ้าที่ติดตั้ง ชุดติดตั้งรุ่น HF3635-1 |
ชุดติดตั้งรุ่น HF3635-1 (HubMotor 36V350W) กินกระแสสูงสุดช่วงออกตัวและตอนขึ้นสะพาน 10-15A และ 7A ที่ความเร็วสูงสุด (30 กม/ชม) |
